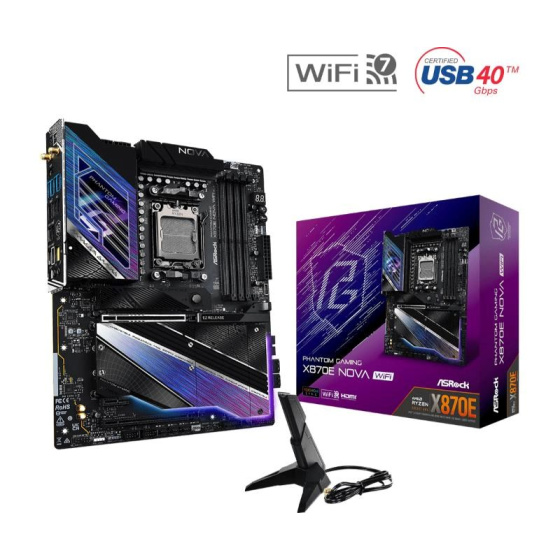

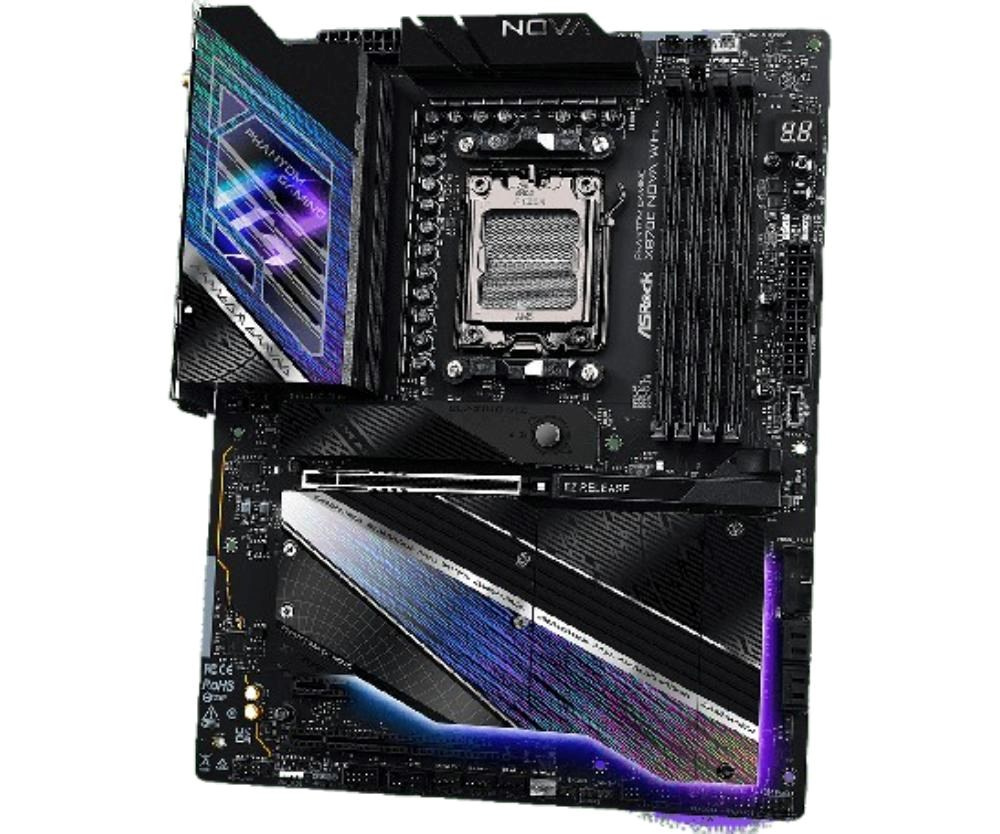

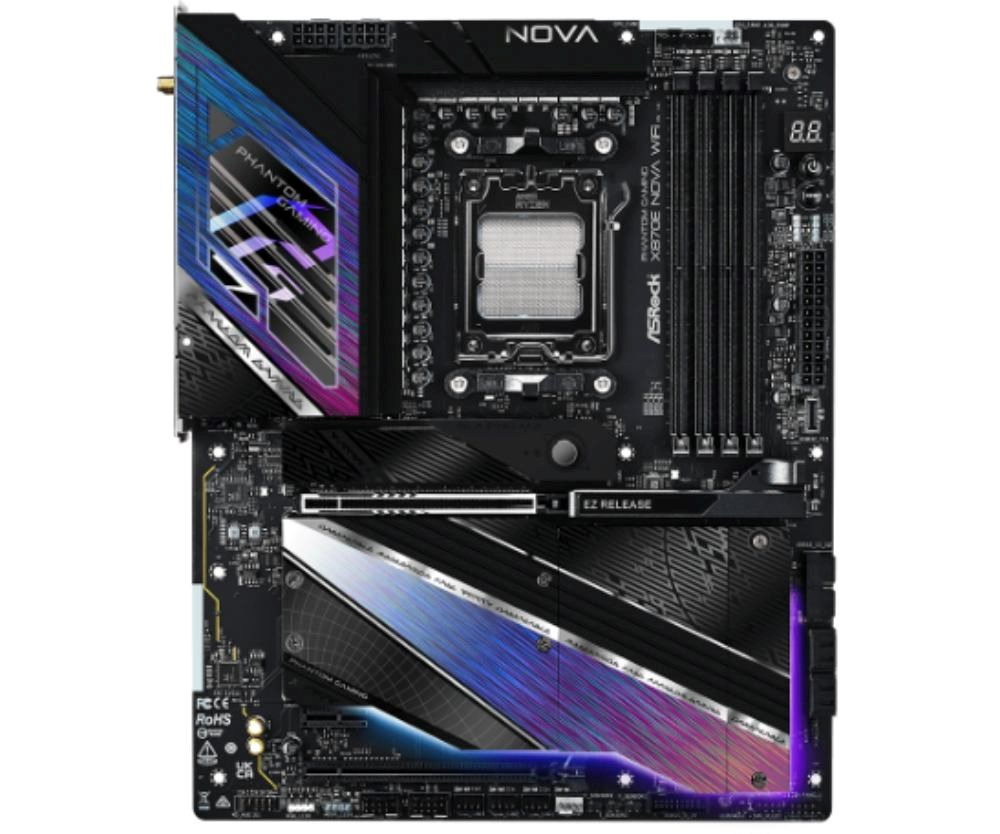

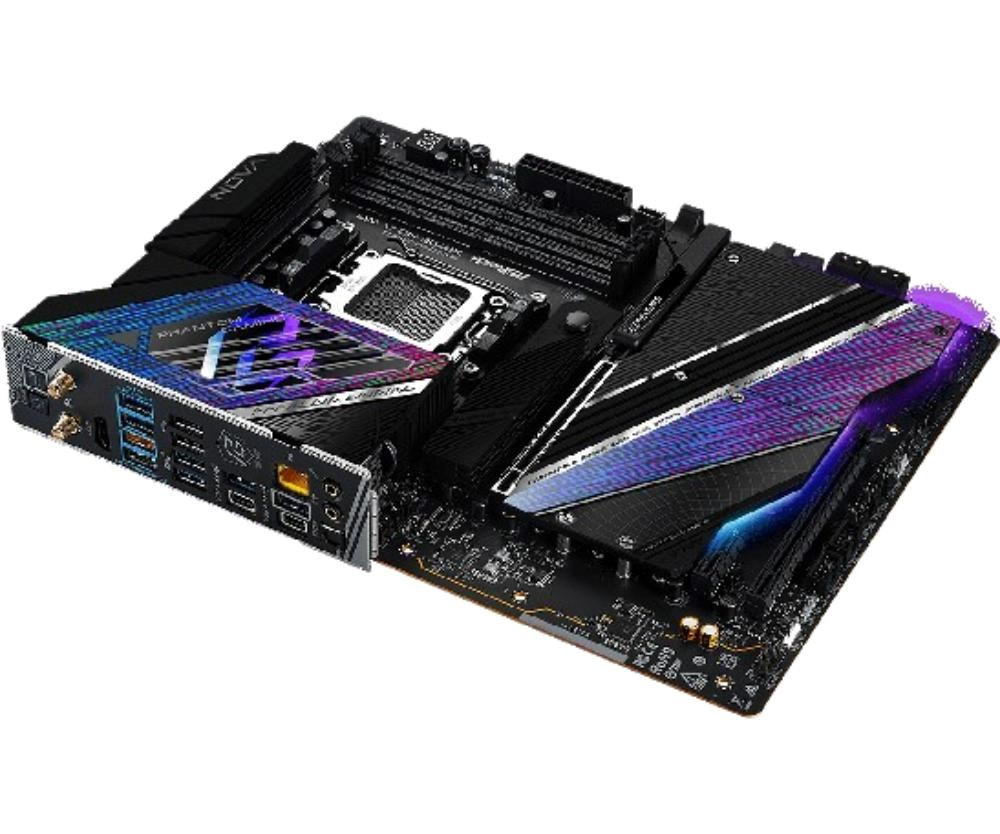

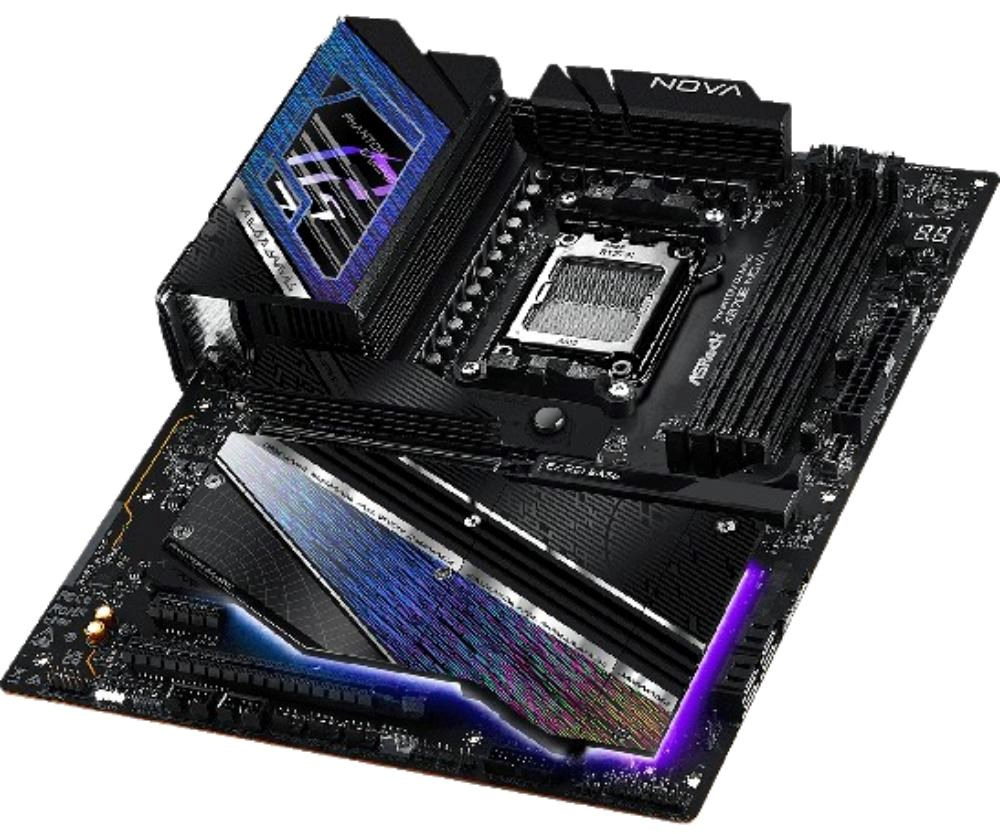

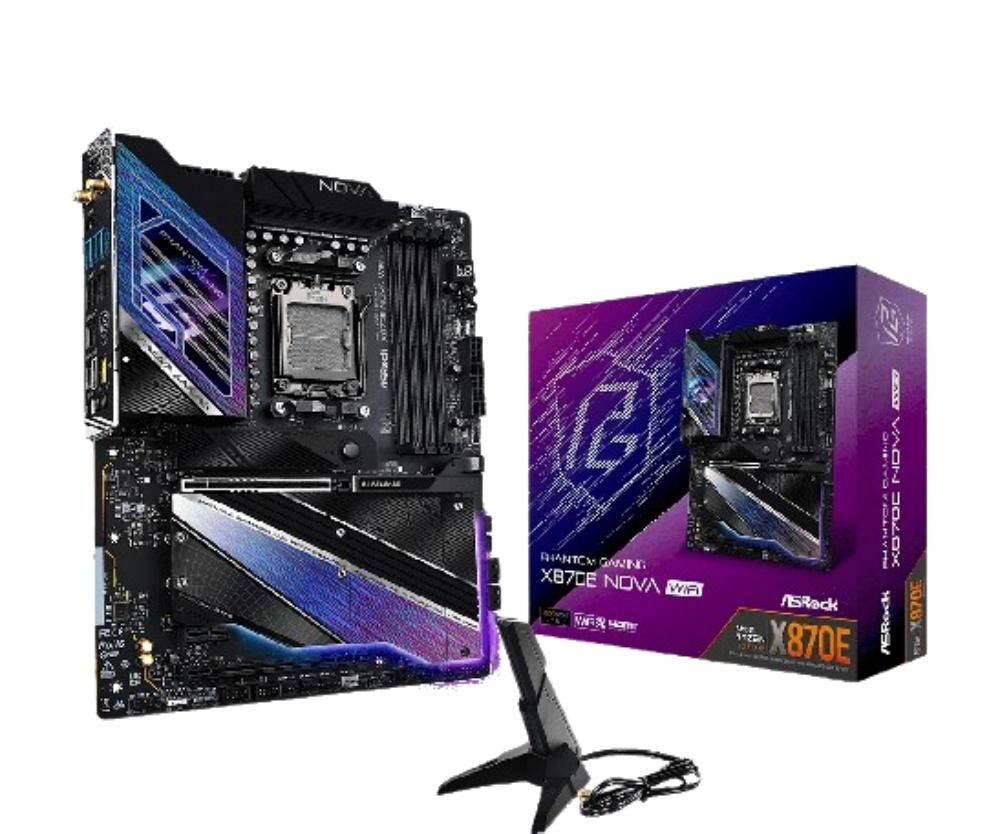

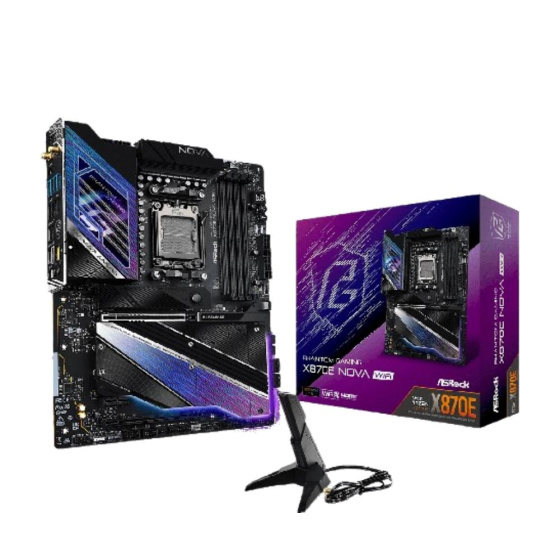

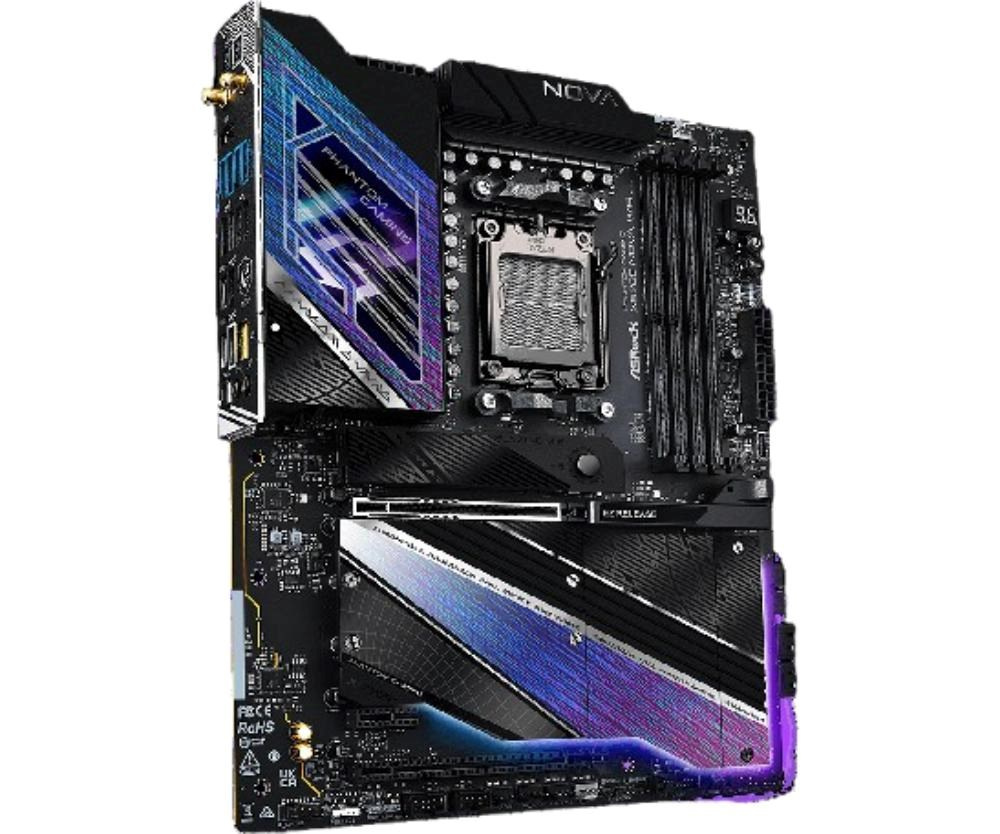

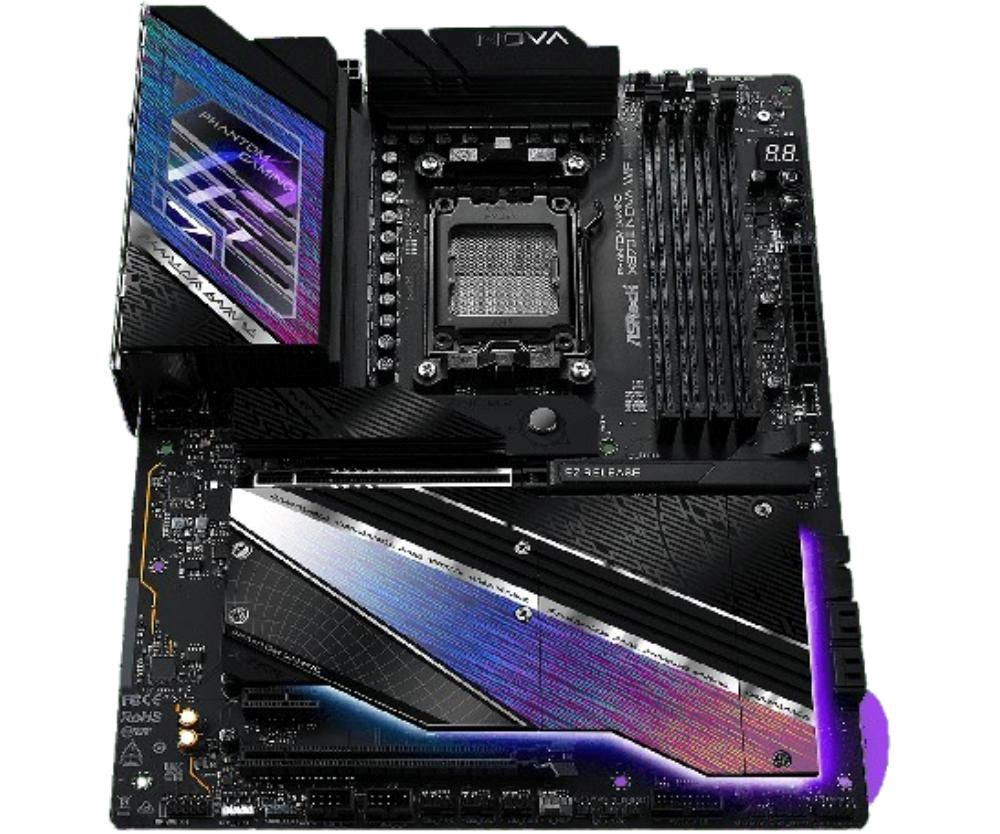

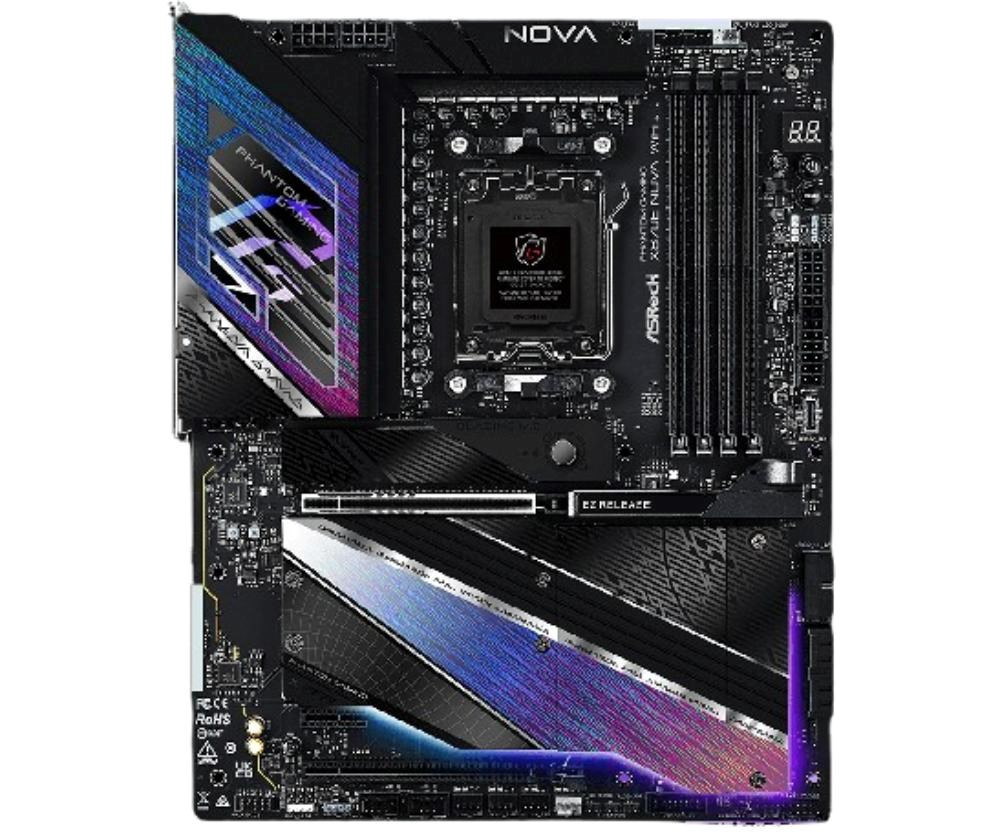

ASRock MB Sc AM5 X870E NOVA WIFI, AMD X870, 4xDDR5, 1xHDMI, 2xUSB4, WI-FI

Grafika

Integrovaná AMD RDNA™ grafika (skutočná podpora sa môže líšiť v závislosti od CPU)
- 1 x HDMI 2.1 TMDS/FRL 8G kompatibilné, podporuje HDR, HDCP 2.3 a maximálne rozlíšenie do 4K 120Hz
- 2 x USB4, podpora HDCP 2.3 a maximálne rozlíšenie do 8K 30Hz*

* Len grafická časť integrovaná do CPU môže byť zobrazená cez USB4 porty. Ak chcete zobrazovať na monitor Type-C, použite CPU AMD Ryzen™ 9000, 8000 alebo 7000 s integrovanou grafikou.

Audio

- 7.1 CH HD Audio s ochranou obsahu (Realtek ALC4082 Audio Codec)
- Samostatné PCB vrstvy pre R/L audio kanály
- Nahimic Audio

LAN

- 5 gigabitových LAN portov 10/100/1000/2500/5000 Mb/s
- Realtek RTL8126

Bezdrôtová LAN

- Wi-Fi 7 modul 802.11be 2x2
- Podporuje IEEE 802.11a/b/g/n/ac/ax/axe/be
- Podporuje frekvenčné pásma 2,4 GHz/5 GHz/6 GHz*
- Podporuje kanálovú šírku 160 MHz s frekvenčným pásmom 6 GHz*
- 1 anténa na podporu 2 (Transmit) x 2 (Receive) diverzitnej technológie
- Podpora Bluetooth 5.4
- Podpora MU-MIMO

* Wi-Fi 7 (6 GHz pásmo) bude podporovaný systémom Windows® 11. Dostupnosť závisí od rôznych regulačných podmienok v jednotlivých krajinách a regiónoch. Bude aktivované (pre podporované krajiny) prostredníctvom Windows® Update a softvérových aktualizácií, keď bude dostupné.

Sloty

CPU:
- 1 x PCIe 5.0 x16 slot (PCIE1), podporuje x16 režim*
Čipová sada:
- 1 x PCIe 3.0 x1 slot (PCIE2), podporuje x1 režim*
- 1 x PCIe 3.0 x16 slot (PCIE3), podporuje x2 režim*
- 1 x Vertikálny M.2 soket (Key E), podporuje WiFi/BT PCIe modul typu 2230

* PCIE1 bude bežať na Gen5x16 s procesormi série 9000 a 7000, na Gen4x8 s procesormi serie 8000 (Phoenix 1) a na Gen4x4 s procesormi série 8000 (Phoenix 2).

Ak je M2_5 obsadené, PCIe3 bude vypnuté.

Podpora NVMe SSD ako bootovacie disky

Úložisko

CPU:
- 1 x Blazing M.2 soket (M2_1, Key M), podporuje PCIe Gen5x4 (128 Gb/s) režim*
Čipová sada:
- 1 x Hyper M.2 soket (M2_2, Key M), podporuje PCIe Gen4x4 (64 Gb/s) režim*
- 1 x Hyper M.2 soket (M2_3, Key M), podporuje PCIe Gen4x4 (64 Gb/s) režim*
- 1 x Hyper M.2 soket (M2_4, Key M), podporuje PCIe Gen4x4 (64 Gb/s) režim*
- 1 x M.2 soket (M2_5, Key M), podporuje PCIe SATA3 6.0 Gb/s & PCIe Gen3x2 (16 Gb/s) režimy*
- 2 x SATA3 6.0 Gb/s konektory
ASMedia ASM1061:
- 2 x SATA3 6.0 Gb/s konektory

* M2_1 má najvyššiu prioritu pri inštalácii M.2.

M2_1 bude bežať na Gen5x4 s procesormi série 9000 a 7000 a na Gen4x4 s procesormi série 8000 (Phoenix 1 a Phoenix 2).

Podpora NVMe SSD ako bootovacie disky

Ak je M2_5 obsadené, PCIe3 bude vypnuté.

RAID

- Podporuje RAID 0 a RAID 1 pre SATA úložiská
- Podporuje RAID 0, RAID 1 a RAID 10 pre M.2 NVMe úložiská

USB

CPU:
- 2 x USB4 Type-C (Vzadná časť)
- 2 x USB 3.2 Gen2 Type-A (Vzadná časť (USB32_1 a USB32_7))
Čipová sada:
- 1 x USB 3.2 Gen2x2 Type-C (Vpredu)
- 3 x USB 3.2 Gen2 Type-A (Vzadná časť (USB32_2 a USB32_56))
- 7 x USB 3.2 Gen1 Type-A (3 Vzadná, 4 Vpredu)
- 6 x USB 2.0 (2 Vzadná, 4 Vpredu)

* Všetky USB porty podporujú ESD ochranu

Konektory

- 3 x Termistorové káblové záhlavia
- 1 x Konektor napájacieho LED a reproduktora
- 1 x RGB LED záhlavie*
- 3 x Adresovateľné LED záhlavia**
- 2 x CPU ventilátorový konektor (4-pin) (Chytrá regulácia otáčok ventilátora)***
- 3 x chassis ventilátorové konektory (4-pin) (Chytrá regulácia otáčok ventilátora)***
- 1 x AIO čerpadlový ventilátorový konektor (4-pin) (Chytrá regulácia otáčok ventilátora)***
- 1 x vodný čerpadlový ventilátorový konektor (4-pin) (Chytrá regulácia otáčok ventilátora)***
- 1 x 24 pin napájací konektor ATX (Vysoko hustý napájací konektor)
- 2 x 8 pin 12V napájacie konektory (Vysoko hustý napájací konektor)
- 1 x predný panel audio konektor (15µ zlatý audio konektor)
- 2 x USB 2.0 záhlavia (podpora 4 USB 2.0 portov)
- 2 x USB 3.2 Gen1 záhlavia (podpora 4 USB 3.2 Gen1 portov)
- 1 x predný panel USB Type C 3.2 Gen2x2 záhlavie (20 Gb/s)
- 1 x Dr. Debug s LED
- 1 x tlačidlo napájania s LED
- 1 x tlačidlo resetu s LED

* Podpora celkovo až 12V/3A, 36W LED pásikov

** Podpora celkovo až 5V/3A, 15W LED pásikov

*** CPU_FAN1 podporuje napájanie ventilátora až do 1A (12W).

CPU_FAN2, CHA_FAN1~3, AIO_PUMP a W_PUMP podporujú napájanie ventilátora až do 3A (36W).

CPU_FAN2, CHA_FAN1~3, AIO_PUMP a W_PUMP môžu automaticky zistiť, či používajú 3-pin alebo 4-pin ventilátor.

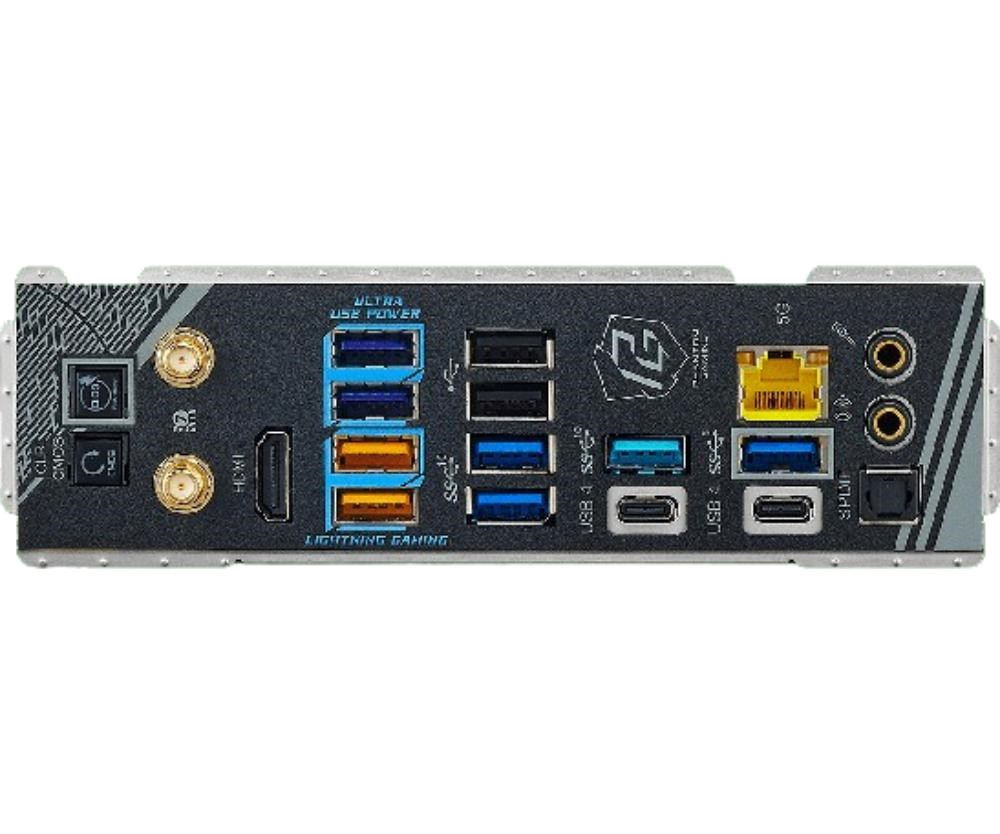

Vzadný panel I/O

- 2 x Anténne porty
- 1 x HDMI port
- 1 x Optický SPDIF Out port
- 2 x USB4 Type-C porty (40 Gb/s)*
- 5 x USB 3.2 Gen2 Type-A porty (10 Gb/s) (USB32_12 sú porty Lightning Gaming.)
- 3 x USB 3.2 Gen1 Type-A porty (USB32_34 podporujú Ultra USB Power.)
- 2 x USB 2.0 porty
- 1 x RJ-45 LAN port
- 1 x tlačidlo Clear CMOS
- 1 x tlačidlo BIOS Flashback
- 1 x Line Out Jack (Zlatý audio jack)
- 1 x mikrofónny vstupný jack (Zlatý audio jack)

* Podpora USB PD 3.0 až do 5V@3A (15W) nabíjanie

Softvér a UEFI

Softvér
- ASRock Utility pre základnú dosku (Phantom Gaming Tuning)
- Softvér pre LAN od ASRock Phantom Gaming
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash

*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.

Príslušenstvo

- 4 x SATA dátové káble
- 1 x anténa WiFi 2,4/5/6 GHz od ASRock
- 1 x ARGB splitter kábel
- 3 x termistorové káble

Tvarová veľkosť

- ATX formát: 12,0 x 9,6 palca, 30,5 cm x 24,4 cm
- 8 vrstvové PCB
- Medená PCB s hmotnosťou 2 oz

OS

- Microsoft Windows® 10 64-bit / 11 64-bit

Certifikácie

- FCC, CE
- Pripravené na ErP/EuP (vyžaduje napájací zdroj s ErP/EuP)
