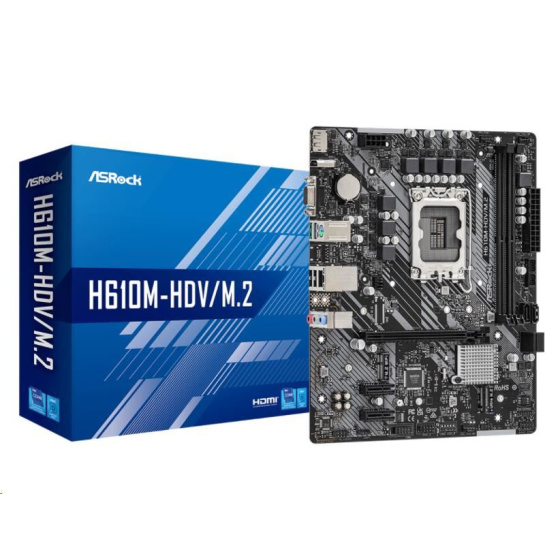

ASRock MB Sc LGA1700 H610M-HDV/M.2, Intel H610, 2xDDR4, 1xDP, 1xHDMI, 1xVGA, mATX

H610M-HDV/M.2

• Podporuje procesory Intel® Core™ 12. generácie (LGA1700)
• 6-fázový dizajn napájania
• Podporuje DDR4 3200 MHz
• 1 PCIe 4.0 x16, 2 PCIe 3.0 x1
• 1 M.2 Kľúč E pre WiFi
• Možnosti grafického výstupu: HDMI, DisplayPort, D-Sub
• Realtek ALC887/897 7.1 CH HD audio kodek
• 4 SATA3
• 1 Ultra M.2 (PCIe Gen3 x4 a SATA3)
• 4 USB 3.2 Gen1 (2 zadné, 2 predné)
• 5 USB 2.0 (2 zadné, 3 predné)
• Gigabitová sieť Intel® LAN

Jedinečná funkcia

ASRock Super Alloy
- Premium Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB
ASRock Ultra M.2 (PCIe Gen3x4 a SATA3)
ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN)
ASRock Live Update & APP Shop

CPU

- Podporuje procesory Intel® Core™ 12. generácie (LGA1700)
- dizajn Digi Power
- dizajn 6 napájacích fáz
- podporuje technológiu Intel® Hybrid Technology
- podporuje Intel® Turbo Boost Max 3.0 Technológie

Čipová súprava

- Intel® H610

Pamäť

- Dvojkanálová pamäťová technológia DDR4
- 2 x sloty DDR4 DIMM
- Podporuje pamäť DDR4 bez vyrovnávacej pamäte do 3200
- Podporuje pamäťové moduly ECC UDIMM (pracujú v režime bez vyrovnávacej pamäte)
- Max. kapacita systémovej pamäte: 64 GB
- Podporuje Intel® Extreme Memory Profile (XMP) 2.

BIOS

- 128Mb AMI UEFI Legal BIOS s podporou viacjazyčného grafického rozhrania
- ACPI 6.0 Kompatibilné udalosti prebudenia
- SMBIOS 2.7 Podpora
- CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +1.05V Viacnásobné nastavenie napätia PCH

Grafika

- Grafická architektúra Intel® Xe (Gen 12)
- Tri možnosti grafického výstupu: D-Sub, HDMI a DisplayPort 1.4
- Podporuje HDMI 2.1 TMDS Kompatibilný s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz
- Podporuje DisplayPort 1.4 s DSC (stlačené) max. rozlíšenie až do 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz
- Podporuje D-Sub s max. rozlíšenie až do 1920x1200 @ 60Hz
- Podporuje HDCP 2.3 s HDMI 2.1 Kompatibilný s TMDS a DisplayPort 1.4 Porty

*Vstavaná grafika Intel® UHD Graphics a výstupy VGA môžu byť podporované len procesormi s integrovaným GPU.

Audio

- 7.1 CH HD Audio (Realtek ALC897/887 Audio Codec)
- Podporuje prepäťovú ochranu

LAN

- Gigabitová sieť LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Podporuje funkciu Wake-On-LAN
- Podporuje ochranu pred bleskom/ESD
- Podporuje energeticky efektívny Ethernet 802.3az
- Podporuje UEFI PXE

Sloty

- 1 x slot PCIe Gen4x16*
- 2 x slot PCIe Gen3x1
- 1 x M.2 zásuvky (kľúč E), podporuje typ 2230 WiFi/BT PCIe WiFi modul

*Podpora diskov NVMe SSD ako štartovacích diskov

Úložisko

- 4 x SATA3 6.0 Gb/s Konektory*
- 1 x Ultra M.2 Zásuvka (M2_2, kľúč M), podporuje typ 2260/2280 SATA3 6.režimy 0 Gb/s a PCIe Gen3x4 (32 Gb/s)**

*Ak je M2_2 obsadená jednotkou SATA typu M.2, SATA3_3 bude vypnuté.

**Podporuje NVMe SSD ako štartovacie disky
Podporuje ASRock U.2 Súprava

Konektor

- 1 x záhlavie portu COM
- 1 x záhlavie SPI TPM
- 1 x záhlavie pre vniknutie do šasi a reproduktory
- 1 x konektor ventilátora CPU (4-pinový)*
- 1 x konektor ventilátora CPU/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora)**
- 2 x konektory ventilátora šasi/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora)***
- 1 x 24-pinový konektor napájania ATX
- 1 x 8-pinový konektor napájania 12V
- 1 x konektor zvuku na prednom paneli
- 2 x USB 2.0 Hlavičky (podpora 3 USB 2.0) (Podporuje ochranu proti ESD)
- 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 porty Gen1) (Podporuje ochranu pred ESD)

*Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).

**Ventilátor CPU/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom 2A (24 W).

***Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).
CPU_FAN2/WP a CHA_FAN1~2/WP dokážu automaticky zistiť, či sa používa 3- alebo 4-kolíkový ventilátor.

Vstupy/výstupy na zadnom paneli

- 2 x montážne body antény
- 1 x port PS/2 pre myš/klávesnicu
- 1 x port D-Sub
- 1 x port HDMI
- 1 x DisplayPort 1.4
- 2 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD)
- 2 x USB 2.0 portov (podporuje ochranu proti ESD)
- 1 x RJ-45 LAN port s LED diódou (ACT/LINK LED a SPEED LED)
- HD audio konektory: Line in / Front Speaker / Microphone

Softvér a UEFI

Softvér
- ASRock Motherboard Utility (A-Tuning)
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Internet Flash

*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.

Podpora CD

- Ovládače, nástroje, antivírusový softvér (skúšobná verzia)

Príslušenstvo

- Stručná inštalačná príručka, podporné CD, I/O Shield
- 2 x dátové káble SATA
- 2 x skrutky pre M.2 zásuvky

Monitor hardvéru

- Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo
- Tichý ventilátor (automatické nastavenie rýchlosti ventilátorov šasi podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo
- Riadenie viacerých rýchlostí ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo
- Detekcia otvorenia skrine
- Monitorovanie napätia: CPU Vcore, +1.05 PCH, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +12V, +5V, +3.3V

Faktor formy

- Micro ATX Formát: 9.6 x 7 palcov.9-in, 24.4 cm x 20.1 cm
- Pevný kondenzátor

OS

- Microsoft® Windows® 10 64-bit / 11 64-bit

Certifikáty

- FCC, CE
- ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj)..
