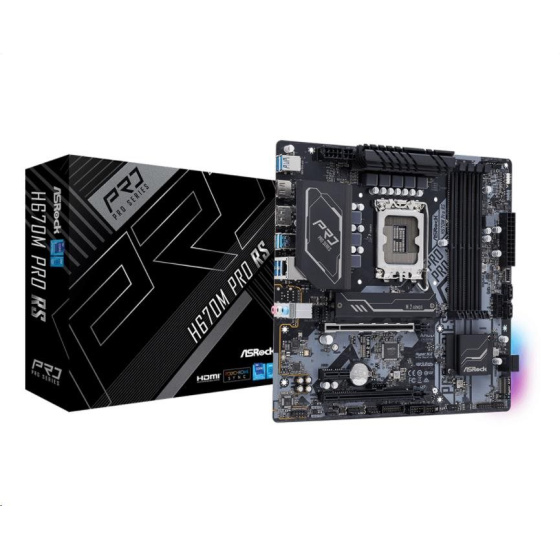

ASRock MB Sc LGA1700 H670M PRO RS, Intel H670, 4xDDR4, 1xDP, 1xHDMI, mATX
H670M Pro RS
- Podporuje procesory Intel® Core™ 12. generácie (LGA1700)
- 7 Phase Dr.Návrh napájania MOS
- Podporuje DDR4 4800 MHz (OC)
- 1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 1 PCIe 3.0 x1
- 1 M.2 Kľúč E pre WiFi
- Možnosti grafického výstupu: HDMI, DisplayPort
- Realtek ALC897 7.1 CH HD Audio Codec, Nahimic Audio
- 4 SATA3
- 1 Hyper M.2 (PCIe Gen4 x4)
- 1 Hyper M.2 (PCIe Gen4 x4 a SATA3)
- 2 USB 3.2 Gen2 (2 zadné)
- 9 USB 3.2 Gen1 (4 zadné, 4 predné, 1 predný typ C)
- Gigabitová sieť Intel® LAN
Jedinečná funkcia
ASRock USB 3.2 Gen2
- ASRock USB 3.2 porty typu A Gen2 (10 Gb/s)
ASRock Super Alloy
- Premium Power Choke
- 50A Dr.MOS
- Sapphire Black PCB
- High Density Glass Fabric PCB
Technológia ASRock Intel® 4-Layer Memory POOL (Planes on Outer Layers)
ASRock Steel Slot
ASRock Full Coverage M.2 Chladič
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (pre všetky USB, audio, LAN porty)
ASRock Live Update & APP Shop
CPU
- Podporuje procesory Intel® Core™ 12. generácie (LGA1700)
- dizajn Digi Power
- 7-fázový dizajn napájania
- podporuje technológiu Intel® Hybrid Technology
- podporuje Intel® Turbo Boost Max 3.0 Technológie
Čipová súprava
- Intel® H670
Pamäť
- Dvojkanálová pamäťová technológia DDR4
- 4 x sloty DDR4 DIMM
- Podporuje pamäť DDR4 bez vyrovnávacej pamäte do 4800+(OC)*
- Podporuje pamäťové moduly ECC UDIMM (pracujú v režime bez vyrovnávacej pamäte ECC)
- Max. kapacita systémovej pamäte: 128 GB
- Podporuje Intel® Extreme Memory Profile (XMP) 2.
*Podporuje DDR4 3200 natívne.
BIOS
- 128Mb AMI UEFI Legal BIOS s podporou viacjazyčného grafického rozhrania
- ACPI 6.0 Kompatibilné udalosti prebudenia
- SMBIOS 2.7 Podpora
- CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +1.8V PROC, +0.82V PCH, +1.05V Viacnásobné nastavenie napätia PCH
Grafika
- Grafická architektúra Intel® Xe (Gen 12)
- Duálny grafický výstup: podpora HDMI a DisplayPort 1.4 porty pomocou nezávislých ovládačov displeja
- Podporuje HDMI 2.1 TMDS Kompatibilný s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz
- Podporuje DisplayPort 1.4 s DSC (stlačené) max. rozlíšenie až do 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz
- Podporuje HDCP 2.3 s HDMI 2.1 Kompatibilný s TMDS a DisplayPort 1.4 Porty
*Vstavaná grafika Intel® UHD Graphics a výstupy VGA môžu byť podporované len procesormi s integrovaným GPU.
Audio
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Podporuje prepäťovú ochranu
- Nahimic Audio
LAN
- Gigabitová sieť LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Podporuje funkciu Wake-On-LAN
- Podporuje ochranu pred bleskom/ESD
- Podporuje energeticky efektívny Ethernet 802.3az
- Podporuje UEFI PXE
Sloty
- 2 x sloty PCIe x16 (PCIE1/PCIE3: jeden pri Gen4x16 (PCIE1); dva pri Gen4x16 (PCIE1) / Gen3x4 (PCIE3))*
- 1 x slot PCIe Gen3x1
- Podporuje AMD CrossFire™
- 1 x M.2 zásuvky (kľúč E), podporuje typ 2230 WiFi/BT PCIe WiFi modul
*Podpora diskov NVMe SSD ako štartovacích diskov
Úložisko
- 4 x SATA3 6.0 Gb/s Konektory*
- 1 x Hyper M.2 Socket (M2_1, Key M), podporuje typ 2242/2280 PCIe Gen4x4 (64 Gb/s) režim**
- 1 x Hyper M.2 Zásuvka (M2_2, kľúč M), podporuje typ 2280 SATA3 6.režimy 0 Gb/s a PCIe Gen4x4 (64 Gb/s)**
*Ak je M2_2 obsadená jednotkou SATA typu M.2, SATA3_0 bude vypnuté.
**Podporuje technológiu Intel® Optane™ (len M2_2)
Podporuje zariadenie Intel® Volume Management Device (VMD)
Podporuje NVMe SSD ako štartovacie disky
Podporuje ASRock U.2 Súprava
RAID
- Podporuje RAID 0, RAID 1, RAID 5 a RAID 10 pre úložné zariadenia SATA
- Podporuje RAID 0, RAID 1 a RAID 5 pre M.2 úložné zariadenia NVMe*
*Vyžaduje si ďalšie M.2 rozširujúce karty NVMe na podporu RAID 5
Konektor
- 1 x SPI TPM Header
- 1 x Chassis Intrusion and Speaker Header
- 1 x RGB LED Header*
- 3 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ AIC Connector (5-pin) (Supports ASRock Thunderbolt™ 4 AIC Card)
- 2 x USB 2.0 Hlavičky (Podpora 4 USB 2.0) (Podporuje ochranu pred ESD)
- 2 x USB 3.2 záhlavia Gen1 (podpora 4 USB 3.2 Gen1) (Podporuje ochranu proti ESD)
- 1 x USB 3. typu C na prednom paneli.2 záhlavia Gen1 (podporuje ochranu proti ESD)
*Podporuje celkovo až 12 V/3 A, 36 W LED pásik
**Podporuje celkovo až 5V/3A, 15W LED pásik
***Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).
****Ventilátor CPU/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom 2A (24 W).
*****Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).
CPU_FAN2/WP a CHA_FAN1~4/WP dokážu automaticky zistiť, či sa používa 3- alebo 4-kolíkový ventilátor.
Vstupy/výstupy na zadnom paneli
- 3 x montážne body antény
- 1 x port HDMI
- 1 x DisplayPort 1.4
- 2 x USB 3.2 porty Gen2 (10 Gb/s) (ReDriver) (podporuje ochranu proti ESD)
- 4 x USB 3.2 porty Gen1 (rozbočovač ASMedia ASM1074) (podporuje ochranu proti ESD)
- 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED)
- HD audio konektory: Line in / Predný reproduktor / Mikrofón
Softvér a UEFI
Softvér
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer
*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.
Podpora CD
- Ovládače, nástroje, antivírusový softvér (skúšobná verzia)
Príslušenstvo
- Stručná inštalačná príručka, podporné CD, I/O Shield
- 2 x dátové káble SATA
- 3 x skrutky pre M.2 zásuvky
- 1 x stojan pre M.2 zásuvky
Monitor hardvéru
- Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodné čerpadlo
- Tichý ventilátor (automatické nastavenie rýchlosti ventilátorov podvozku podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodné čerpadlo
- Riadenie viacerých rýchlostí ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodné čerpadlo
- Detekcia otvorenia skrine
- Monitorovanie napätia: CPU Vcore, DRAM, VCCIN AUX, +1.05V PROC, +1.05V PCH, +0.82V PCH, +12V, +5V, +3.3V
Faktor formy
- Micro ATX Formát: 9.6 x 9 palcov.6-in, 24.4 cm x 24.4 cm
- Pevný kondenzátor
OS
- Microsoft® Windows® 10 64-bit / 11 64-bit
Certifikáty
- FCC, CE
- ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj)..
