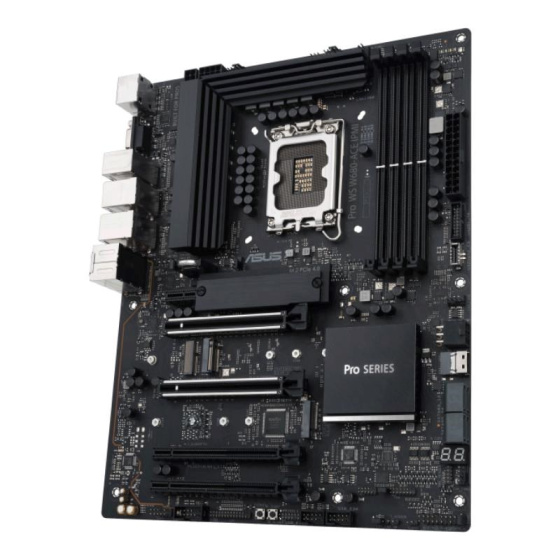

Intel W680 (LGA 1700) základná doska formátu ATX, PCIe 5.0, DDR5, rozširujúca karta IPMI, dvojitá Intel 2,5 Gb Ethernet, PCIe 4.0 M.2, USB 3.2 Gen 2x2 predný panel konektor, SlimSAS, SATA 6 Gbps, HDMI, DisplayPort a VGA
CPU
Socket Intel® LGA1700 pre Intel® Core™ 14., 13. a 12. generácie procesorov, Intel® Core™ 12. generácie, Pentium® Gold a Celeron® procesory*
*Viď www.asus.com pre zoznam podporovaných CPU.
Chipset
Intel® W680 Chipset
Pamäť
4 x DIMM, Max. 192GB, DDR5 ECC a Non-ECC neverbovaná pamäť*
Architektúra Dual Channel
Podporuje Intel® Extreme Memory Profile (XMP)
OptiMem II
* Podporované typy pamäti, dátová rýchlosť (speed) a počet moduly DRAM sa líšia v závislosti od CPU a konfigurácie pamäte, pre viac informácií navštívte sekciu Podpora na stránke produktu alebo https://www.asus.com/support/
* Non-ECC, nezaťažená DDR5 pamäť podporuje funkciu On-Die ECC.
Grafika
1 x DisplayPort**
1 x HDMI® port***
1 x VGA port
* Špecifikácie grafiky sa môžu líšiť medzi typmi CPU. Viď www.intel.com pre aktualizácie.
** Podporuje max. 8K@60Hz podľa špecifikácie DisplayPort 1.4.
*** Podporuje 4K@60Hz podľa špecifikácie HDMI 2.1.
Rozširujúce sloty
Intel® 14., 13. a 12. generácie procesorov*
- 2 x PCIe 5.0 x16 sloty (podpora x16 alebo x8 / x8 mód)
Intel® W680 Chipset
- 2 x PCIe 3.0 x16 sloty (podpora x4 mód)
- 1 x PCIe 3.0 x1 slot
* Skontrolujte tabuľku PCIe bifurcation na podpornom webe (https://www.asus.com/support/FAQ/1037507/).
Úložisko
Celkom podporuje 3 x M.2 sloty a 8 x SATA 6Gb/s portov*
Intel® 14., 13. a 12. generácie procesorov
- M.2_1 slot (Key M), typ 2242/2260/2280 (podpora PCIe 4.0 x4 mód)
Intel® W680 Chipset**
- M.2_2 slot (Key M), typ 2242/2260/2280 (podpora PCIe 4.0 x4 mód)
- M.2_3 slot (Key M), typ 2242/2260/2280/22110 (podpora PCIe 4.0 x4 mód)
- 4 x SATA 6Gb/s portov
- 1 x SlimSAS port podpora zariadení NVMe SlimSAS (podpora PCIe 4.0 x4 mód a až 4 SATA zariadení)***
* Intel® Rýchla technológia úložiska podporuje PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.
** Intel® Rýchla technológia úložiska podporuje Intel® Optane Memory H Series na pripojených M.2 slotoch PCH.
*** SlimSAS slot môže podporovať až 4 SATA zariadenia cez transferový kábel. Kábel je zakúpiť zvlášť.
Ethernet
2 x Intel® 2,5Gb Ethernet
ASUS LANGuard
Wi-Fi & Bluetooth
Iba slot M.2 (Key E, CNVi & PCIe)*
*Wi-Fi modul je potrebné dokúpiť zvlášť.
USB
Videozadný USB (celkovo 8 portov)
- 2 x USB 3.2 Gen 2 porty (1 x Type-A, 1 x Type-C®)
- 4 x USB 3.2 Gen 1 porty (4 x Type-A)
- 2 x USB 2.0 porty (2 x Type-A)
Predný USB (celkovo 7 portov)
- 1 x USB 3.2 Gen 2x2 konektor (podpora USB Type-C®)
- 1 x USB 3.2 Gen 1 header podporuje ďalšie 2 USB 3.2 Gen 1 porty
- 2 x USB 2.0 headerov podporuje ďalšie 4 USB 2.0 porty
Audio
Realtek 7.1 Surround Sound High Definition Audio CODEC
- Podporuje: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Podporuje až 24-Bit/192 kHz prehrávanie
Funkcie audia
- Zvukové tienenie
- Prémiové audio kondenzátory
- Dedikované vrstvy PCB pre audio
- Unikátne de-pop obvodové prvky
Porty na zadnom paneli I/O
- 2 x USB 3.2 Gen 2 porty (1 x Type-A, 1 x Type-C®)
- 4 x USB 3.2 Gen 1 porty (4 x Type-A)
- 2 x USB 2.0 porty (2 x Type-A)
- 1 x DisplayPort
- 1 x HDMI® port
- 1 x VGA port
- 2 x Intel® 2,5Gb Ethernet porty
- 5 x zvukové jacky
- 1 x tlačidlo BIOS FlashbackTM
Interné I/O konektory
Fan a chladenie
1 x 4-pin CPU fan header
1 x 4-pin CPU OPT fan header
1 x 4-pin W_PUMP+ header
3 x 4-pin chassis fan headers
Napájanie
1 x 24-pin hlavný napájací konektor
1 x 8-pin +12V napájací konektor
1 x 4-pin +12V napájací konektor
1 x 6-pin PCIe napájací konektor
Úložisko
3 x M.2 sloty (Key M)
4 x SATA 6Gb/s porty
1 x SlimSAS port
USB
1 x USB 3.2 Gen 2x2 konektor (podpora USB Type-C®)
1 x USB 3.2 Gen 1 header podporuje ďalšie 2 USB 3.2 Gen 1 porty
2 x USB 2.0 headerov podporuje ďalšie 4 USB 2.0 porty
Ostatné
1 x LPT header
1 x T-senzor
1 x Clear CMOS header
1 x COM port header
1 x BMC header
1 x Front Panel Audio header (AAFP)
1 x tlačidlo Štart
1 x Flexkey tlačidlo
1 x SPI TPM header (14-1pin)
1 x 20-3 pin System Panel header s funkciou Chassis intrude
1 x M.2 slot (Key E)
1 x LPT_P80 prepínač
1 x Thunderbolt™ header
Špeciálne funkcie
ASUS 5X PROTECTION III
- DIGI+ VRM (- Digitálny dizajn napájania s DrMOS)
- ESD Guards
- LANGuard
- Ochrana pred nadmerným napätím
- SafeSlot
- Nerezový zadný I/O
ASUS Q-Design
- Q-code
- M.2 Q-Latch
- Q-Connector
- Q-DIMM
- Q-LED (CPU [červená], DRAM [žltá], VGA [biela], Boot Device [žltá zelená])
- Q-Slot
Teploodolné riešenia ASUS
- Chladič M.2
- Dizajn chladiča VRM
ASUS EZ DIY
- Ochranný mechanizmus páky CPU socketu
- SafeDIMM
- SafeSlot
- BIOS FlashBack™ tlačidlo
- BIOS FlashBack™ LED
Vlastný dizajn základnej dosky a funkcie zamerané na podnikanie
- Spoľahlivosť 24/7
Softvérové funkcie
Podpora Intel® vPro
Vlastný softvér ASUS
Armoury Crate
- Fan Xpert 4
- Úspora energie
ASUS CPU-Z
Adobe Creative Cloud (bezplatná skúšobná verzia)
Norton 360 Deluxe (60 dní bezplatnej skúšobnej verzie)
WinRAR
Podporované IT riadiace softvéry
- ASUS Control Center Express (ACCE)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
FlexKey
Podpora Intel® vPro
Vlastný softvér ASUS
Armoury Crate
- Fan Xpert 4
- Úspora energie
ASUS CPU-Z
Adobe Creative Cloud (bezplatná skúšobná verzia)
Norton 360 Deluxe (60 dní bezplatnej skúšobnej verzie)
WinRAR
Podporované IT riadiace softvéry
- ASUS Control Center Express (ACCE)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
FlexKey
BIOS
256 Mb Flash ROM, UEFI AMI BIOS
Spravovateľnosť
WOL cez PME, PXE
Príslušenstvo
Káble
2 x SATA 6Gb/s káble
Ostatné
1 x Q-connector
1 x M.2 gumové balenie
2 x skrutka pre M.2 SSD
1 x skrutka pre M.2 Key E
1 x I/O štít
IPMI rozširujúca karta a príslušenstvo
1 x IPMI rozširujúca karta
1 x BMC kábel
1 x napájací a vypínací kábel
1 x resetovací kábel
1 x USB 2.0 kábel
1 x IPMI rozširujúca karta používateľská príručka
Dokumentácia
1 x používateľská príručka
1 x aktyvačný kľúč ACC Express
Operačný systém
Windows® 11, Windows® 10 64-bit
Tvarový faktor
Formát ATX
12 palcov x 9,6 palca (30,5 cm x 24,4 cm)
