Ekologické a plne automatické kotly na pelety ATMOS

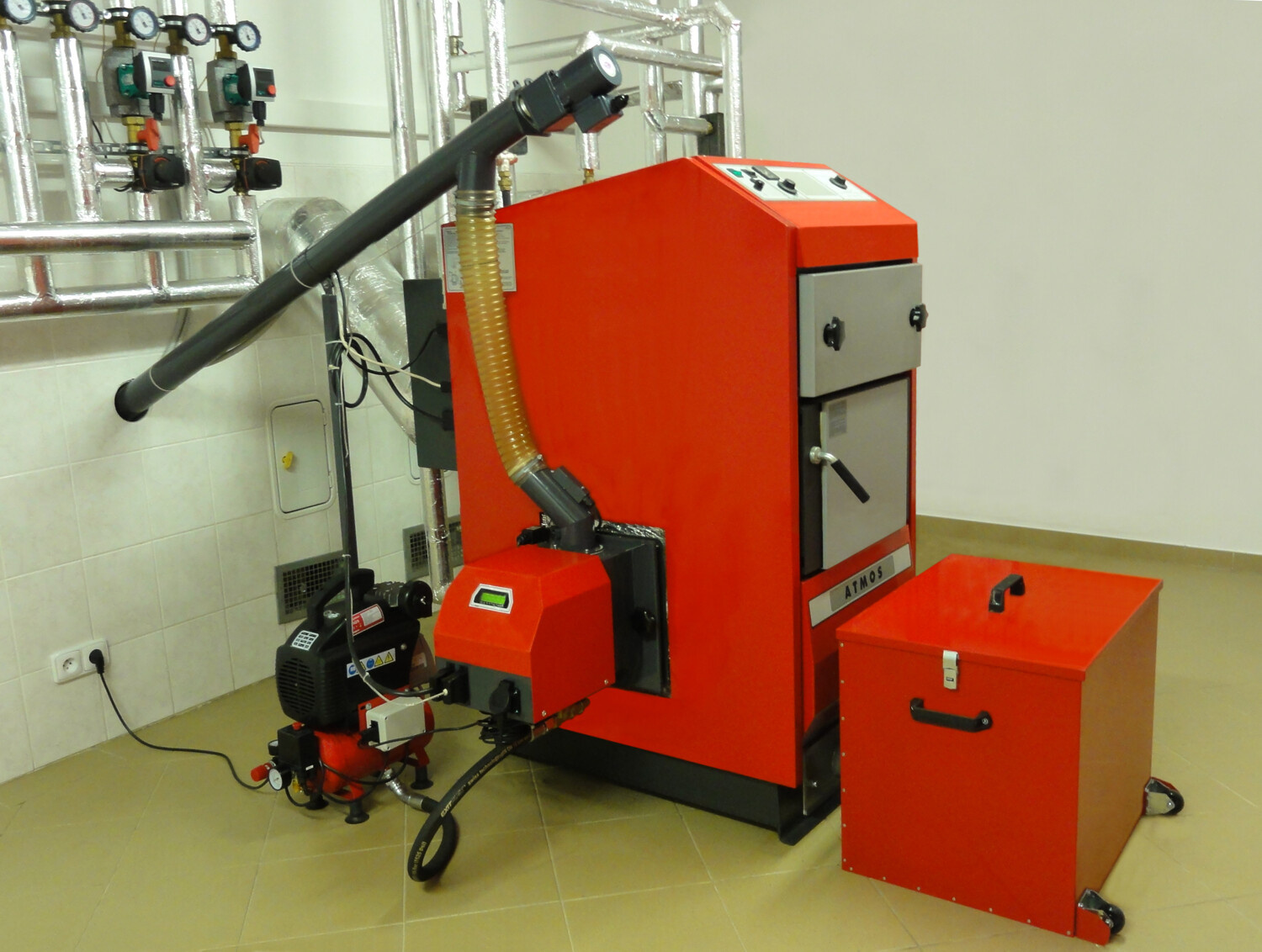

Sú konštruované pre dokonalé spaľovanie peliet, tak že do ľavej či pravej strany kotla, podľa potreby zákazníka, je zabudovaný horák na pelety, ktorý si plne automaticky, za pomocou šnekového dopravníka odoberá pelety zo zásobníka. Zásobník paliva býva umiestnený vedľa kotla, alebo vo vedľajšej miestnosti a môže mať ľubovoľnú veľkosť (štandardne 250, 500 alebo 1000 l). Často býva aj ako zásobník paliva použitá časť kotolne, ktorá potom vystačí na celú vykurovaciu sezónu.

Samotná prevádzka horáka na pelety funguje úplne automaticky. V prípade, že horák dostane pokyn k štartu, alebo ak vznikne potreba kúriť, nasype dopravník pelety do hubice horáka a sám ju zapáli vykurovacím telieskom (špirálou). Po dostatočnom rozhorení peliet, nabehne horák na nastavený výkon, v ktorom zotrvá do doby než je systém (dom) vykúrený. Potom sa horák vypne a pelety v komôrke horáka dohoria alebo sa spaľovanie úplne utlmí. Horák je tak pripravený k novému štartu. Celý cyklus sa v prípade ďalšej potreby vždy opakuje.

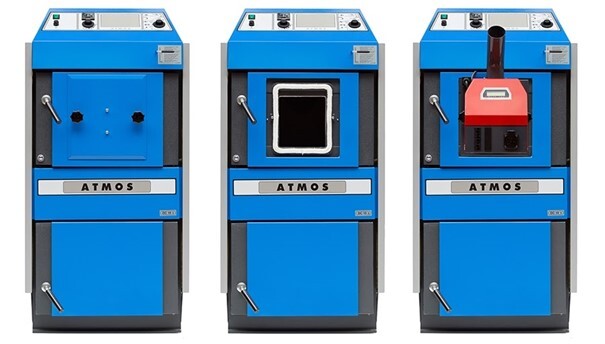

Veľkou výhodou kotlov na pelety je aj to, že v prípade, že vyberieme z kotla horák a nahradíme ho vekom, je možné v nich pre prípad núdze kúriť aj drevom. Vďaka týmto vlastnostiam sú tieto kotly rovnako komfortné čo sa týka obsluhy a úžitkových vlastností taVýkon kotla a ďalšie funkcie horáku sú riadené elektronickou reguláciou, ktorá umožňuje prispôsobiť chod kotla konkrétnym podmienkam celého systému. Doplňovanie peliet, čistenie spaľovacej komôrky horáku a vyberanie popola robíme, raz za 1 - 30 dní, a to podľa kvality peliet a veľkosti zásobníka. V prípade potreby je možné kotly vybaviť automatickým odpopolňovacím systémom pre komfortné vykurovanie s minimálnou obsluhou.

Predpísané palivo: kvalitné pelety s priemerom 6 - 8 mm a s výhrevnosťou 15 - 18 MJ.kg-1

Náhradné palivo pre prípad núdze: suché drevo s výhrevnosťou 15 - 17 MJ.kg-1 s obsahom vody 12 - 20 %, priemer 80 - 150 mm

Výhody kotlov na pelety ATMOS

• Veľký komfort vykurovania
• Vysoká účinnosť 90 až 93% podľa typu - malá spotreba paliva
• Ekologické spaľovanie - kotol podľa ČSN EN 303-5
• triedy 3, 4, 5
• Automatická prevádzka a vypnutie kotla po dohorení paliva
• Automatické vyberanie popola - pri zabudovanom odpopolnenie

Každý kotol je možné vybaviť u zákazníka elektronickou reguláciou ATMOS ACD 01 pre riadenie celého vykurovacieho systému v závislosti na vonkajšej teplote, izbovej teplote a čase. Táto regulácia je schopná riadiť aj samotný kotol s ventilátorom s mnohými ďalšími funkciami.

NUTNÉ PRÍSLUŠENSTVO PRE PALETOVÝ KOTOL:

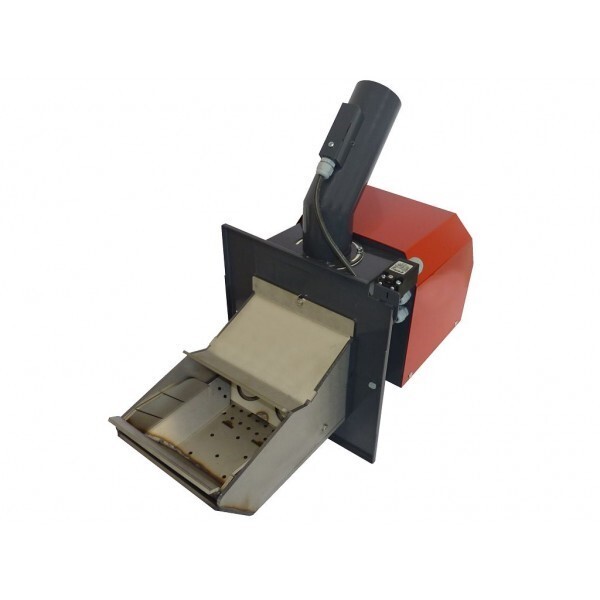

Horák A25



ATMOS

S A25 výkon 4,5 - 24 kW

Horáky sú určené iba pre kvalitné biele pelety z mäkkého dreva bez kôry o priemere 6-8 mm, s dĺžkou 10-25 mm a výhrevnosti 16-19 MJ.kg-1.

Výhodou týchto horákov je automatické zapaľovanie paliva pomocou žhaviace špirály, ktorá zapáli pelety kedykoľvek je potreba zakúriť. Horák a kotol tak pracuje na plný výkon s najvyššou účinnosťou a najlepšou kvalitou spaľovania. Na rozdiel od mnohých konkurenčných výrobkov, ktoré nemajú zapaľovacie zariadenia a musí udržiavať žhavou vrstvu v spaľovacom priestore. Sú tak prevádzkované pri malom výkone, kedy klesá teplota spalín pod 100 ° C. Tým dochádza ku kondenzácii dechtov a kyselín v spaľovacom priestore, ku skracovaniu životnosti kotla, nehovoriac o nižšej účinnosti, vyššej spotrebe paliva, horší kvalite spaľovania, zanášanie kotla a teda k jeho častejšiemu čistenie.

Horák nie je určený pre pelety, ktoré sa spekajú v spaľovacej komôrke horáka. V takom prípade je nutné spaľovaciu komôrku horáka čistiť raz denne.

Displej horáka: slúži na zobrazovanie aktuálneho stavu horáka a k nastavovaniu jeho funkcií

Riadenie horáka: elektronickou reguláciou AC07X (AC07), ktorá ovláda chod externého dopravníka, dvoch zapaľovacích špirál a ventilátora podľa požiadaviek kotla a vykurovacieho systému. Elektronika je istená bezpečnostným termostatom kotla, bezpečnostným termostatom na prívode peliet do horáka, snímačom otáčok ventilátora a fotocelou pre snímanie plameňa. Chod horáka je signalizovaný na displeji elektronickej regulácie.

Zapaľovanie paliva: automatické za pomoci dvoch elektrických zapaľovacích špirál.

Základné funkcie horáka:

Možnosť využitia dvoch rezervných výstupov R a R2 pre rôzne aplikácie

Možnosť zapojenia štyroch rôznych čidiel TS, TV, TK a TSV

TS - čidlo spodnej na nádrži

TV - čidlo vrchná na nádrži

TK - čidlo kotla alebo prostredný snímač na nádrži

TSV - snímač spalín alebo solárneho panelu

•
  • riadenie horáka podľa dvoch teplôt na vyrovnávacej nádrži
  • riadenie ventilátora kotla z horáka za pomoci rezervného výstupu
  • riadenie kotlového čerpadla z horáka za pomoci rezervného výstupu
  • ovládanie solárneho systému priamo z horáka
  • automatický štarte horáka po dohorení dreva pri kotloch DCxxSP

Šnekový dopravník DA1500

Pre tieto horáky sú určené tieto dopravníky:

Šnekový dodpravník pre horák ATMOS A25 - DA1500 o dĺžke 1,5 ma priemerom 75 mm

Šnekový dodpravník pre horák ATMOS A25 - DA2000 o dĺžke 2 ma priemerom 75 mm

Šnekový dodpravník pre horák ATMOS A25 - DA2500 o dĺžke 2,5 ma priemerom 75 mm

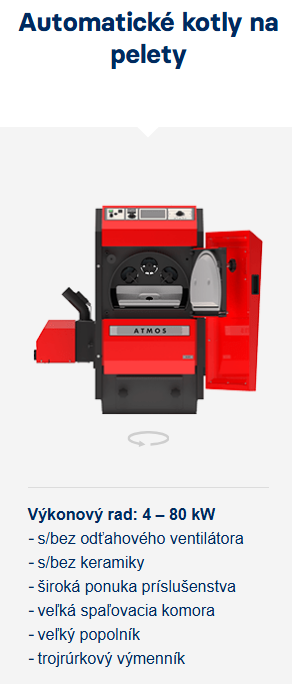

KOTLE NA PALETY:

Kotol ATMOS D14P,4-14kW na pelety Účinnosť kotla - 90,3% Objem vody (l) - 56

ATMOS D21P,4-19,5kW na pelety

Kotol ATMOS D21P,4-19,5kW na pelety Účinnosť kotla - 90,2% Objem vody (l) - 56

ATMOS D25P,7-24kW na pelety

Kotol ATMOS D25P,7-24kW na pelety Účinnosť kotla - 90,2% Objem vody (l) - 62

ATMOS D15P,7-15kW na pelety

Kotol ATMOS D15P,7-15kW na pelety Účinnosť kotla - 90,4% Max. dĺžka polien (mm) - 310 Objem vody (l) - 65

ATMOS D20P,22kW na pelety

Kotol ATMOS D20P,22kW na pelety Účinnosť kotla - 91,1% Max. dĺžka polien (mm) - 310 Objem vody (l) - 82

ATMOS D30P,9-30kW na pelety

Kotol ATMOS D30P,9-30kW na pelety Účinnosť kotla - 92,4% Max. dĺžka polien (mm) - 510 Objem vody (l) - 91

ATMOS D45P,45kW na pelety

Kotol ATMOS D45P,45kW na pelety Účinnosť kotla - 91,1% Max. dĺžka polien (mm) - 710 Objem vody (l) - 117

ATMOS DC18S,18kW na drevo s úpravou na pelety

Kotol ATMOS DC18S,18kW na drevo s upravou na pelety Max. dĺžka dreva (mm) - 330 Objem vody (l) - 45

ATMOS DC25S,27kW na drevo s úpravou na pelety

Kotol ATMOS DC25S,27kW na drevo s upravou na pelety Max. dĺžka dreva (mm) - 530 Objem vody (l) - 58

ATMOS DC32S,35kW na drevo s úpravou na pelety

Kotol ATMOS DC32S,35kW na drevo s upravou na pelety Max. dĺžka dreva (mm) -  Objem vody (l) -

POZOR!: Záruka na kotol je platná až po spustení kotla autorizovaným technikom. Kotol musí byť zapojený podľa niektorých z doporučených zapojení, musí byť zabezbečená min. teplota vratnej vody do kotla 65°C (najlepšie Laddomat 22) a musí byť zapojená chladiaca slučka na ochranu kotla proti prehriatiu. Doporučujeme inštalovať kotle s akumulačnými nádržami, ktoré vám znížia spotrebu paliva a zvýšia komfort vykurovania.
