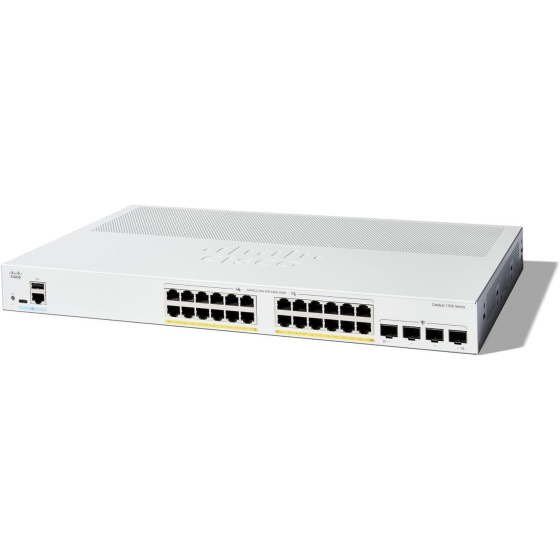

Cisco Catalyst rady 1300 sú spravovateľné switche Gigabit Ethernet Layer 3 podnikového typu určené pre malé a stredné podniky a pobočky. Tieto jednoduché, flexibilné a bezpečné switche sú ideálne pre nasadenie mimo rozvodnej skrine. Rad Catalyst 1300 pracuje na upravenom softvéri operačného systému Linux s intuitívnym grafickým rozhraním, ktoré zjednodušuje nastavenie siete a pokročilé funkcie, ktoré zrýchľujú digitálnu transformáciu, zatiaľ čo všadeprítomná bezpečnosť chráni kritické obchodné transakcie. Přepínače radu 1300 poskytujú ideálnu kombináciu ceny a možností pre malé a stredné podniky a pomáhajú vytvoriť efektívnejšiu a lepšie prepojenú pracovnú silu.
Stránky produktu: C1300-24P-4G| Výkonnosť | |
| Kapacita pre prepínanie a rýchlosť smerovania (Všetky switche sú wire-speed a bez blokovania) | |
| Kapacita v miliónoch paketov za sekundu (mpps) (64-bajtové pakety) | 41.66 |
| Kapacita prepínania v gigabitoch za sekundu (Gbps) | 56.0 |
| Layer 2 prepínanie | |
| Spanning Tree Protocol (STP) | Podpora štandardu 802.1d pre spánkový strom Rýchla konvergencia pomocou 802.1w (Rapid Spanning Tree Protocol [RSTP]), povolené štandardne Viacnásobné inštancie stromu pomocou 802.1s (MSTP); podporovaných je 8 inštancií Per-VLAN Spanning Tree Plus (PVST+); podporovaných je 126 inštancií Rýchly PVST+ (RPVST+); podporovaných je 126 inštancií |
| Skupina portov/linková agregácia | Podpora IEEE 802.3ad Link Aggregation Control Protocol (LACP) Max. 8 skupín Max. 8 portov na skupinu s 16 kandidátskymi portami pre každý (dynamické) 802.3ad linková agregácia |
| VLAN | Podpora až 4093 VLAN súčasne VLAN založené na porte a tagy 802.1Q, MAC založené VLAN, protokolov založené VLAN, IP podsieťové VLAN Správa VLAN Súkromná VLAN s promiscuous, izolovaným a komunitným portom Súkromná VLAN Edge (PVE), známa aj ako chránené porty, s viacerými uplinkmi Guest VLAN, neautentifikovaná VLAN Dynamické priraďovanie VLAN cez RADIUS server spolu s autentifikáciou klienta 802.1X Premávková VLAN (ASV) |
| Voice VLAN | Hlasový prenos je automaticky priradený do hlasovej špecifickej VLAN a spracováva sa s príslušnými úrovňami QoS. Protocol Discovery Protocol (VSDP) umožňuje vzdialené nasadenie hlasových endpointov a ovládacích zariadení volania bez zásahu |
| Multicast TV VLAN | Multicast TV VLAN umožňuje zdieľanie jedného multicast VLAN v sieti, zatiaľ čo odberatelia ostávajú v samostatných VLAN. Táto funkcia je známa ako Multicast VLAN Registration (MVR) |
| Preklad VLAN | Podpora mapovania VLAN one-to-one, kde VLAN zákazníka (C-VLAN) na hranovom rozhraní je mapovaná na VLAN poskytovateľa služieb (S-VLAN) a pôvodné C-VLAN tagy sú nahradené určeným S-VLAN |
| Q-in-Q | VLANy priehľadne prechádzajú cez sieť poskytovateľa služby pri izolovaní prevádzky medzi zákazníkmi |
| Selektívny Q-in-Q | Vylepšenie funkcie Q-in-Q, ktoré pre každé hranové rozhranie umožňuje viaceré mapovania rôznych C-VLANov na samostatné S-VLANy Umožňuje tiež konfiguráciu Ethertype (Tag Protocol Identifier [TPID]) pre S-VLAN tag Podpora protokolového tunelovania Layer 2 cez Q-in-Q |
| Protokol všeobecnej registrácie VLAN (GVRP)/Protokol všeobecnej atribútovej registrácie (GARP) | GVRP a GARP umožňujú automatickú propagáciu a konfiguráciu VLAN v mostovej doméne |
| Jednosmerná linka (UDLD) | Monitoruje fyzické spojenia na detekciu jednosmerných linkov spôsobených nesprávnym zapojením |
| Detekcia (UDLD) | chýb na prepojení alebo kábli/porte, aby sa zabránilo slučkám vo forwardingovej sieti a blokovaniu prevádzky |
| DHCP relay na Layer 2 | Relé DHCP prevádzky na DHCP server v inej VLAN; funguje s DHCP Option 82 |
| Internet Group Management Protocol (IGMP) verzie 1, 2 a 3 snooping | IGMP obmedzuje šírku pásma multicastovej prevádzky len na žiadateľov; podporuje 2000 multicastových skupín (multicasting špecifický pre zdroj) |
| IGMP querier | IGMP querier podporuje Layer 2 multicastovú doménu pre snooping switche v neprítomnosti multicastového routera |
| IGMP proxy | IGMP proxy poskytuje mechanizmus pre multicastové smerovanie na základe IGMP členstva, bez potreby zložitejších multicastových smerovacích protokolov |
| Head-of-Line (HOL) blocking | Prevencia blokovania HOL |
| Detekcia slučiek | Detekcia slučiek zabezpečuje ochranu proti cyklom v sieti vysielaním paketov protokolu slučky z portov, na ktorých je aktivovaná ochrana proti slučkám. Funguje nezávisle od STP |
| Layer 3 | |
| IPv4 routing | Rýchle smerovanie IPv4 paketov Max. 990 statických trás a 128 IP rozhraní |
| IPv6 routing | Rýchle smerovanie IPv6 paketov |
| Layer 3 rozhranie | Konfigurácia Layer 3 rozhrania na fyzickom porte, LAG, VLAN rozhraní alebo slučkovom rozhraní |
| Classless Interdomain Routing (CIDR) | Podpora CIDR |
| Routingový informačný protokol (RIP) v2 | Podpora RIP v2 pre dynamické smerovanie |
| Policy-Based Routing (PBR) | Flexibilná riadiaca politika smerovania na smerovanie paketov na iný nasledujúci skok podľa IPv4 alebo IPv6 Access Control List (ACL) |
| DHCP server | Prepojenie funkcie switche ako IPv4 DHCP servera, ktorý poskytuje IP adresy pre viacero DHCP poolov alebo rozsahov Podpora DHCP možností |
| DHCP relay na Layer 3 | Relé DHCP prevádzky cez IP domény |
| Relay User Datagram Protocol (UDP) | Relé broadcastovej informácie naprieč Layer 3 doménami pre objavovanie aplikácií alebo relé paketov Bootstrap Protocol (BOOTP)/DHCP |
| Bezpečnosť | |
| Secure Shell (SSH) protokol | SSH je bezpečná náhrada za Telnet prevádzku. Secure Copy Protocol (SCP) tiež používa SSH. Podpora SSH v1 a v2 |
| Secure Sockets Layer (SSL) | Podpora SSL: Šifruje všetku HTTPS prevádzku, umožňuje veľmi bezpečný prístup k webovej správe guľa v switchi |
| IEEE 802.1X (autentifikátor) | 802.1X: RADIUS autentifikácia a účtovanie, MD5 hash, VLAN pre hostí, VLAN bez autentifikácie, režim jedno/multihost, a viacnásobné relácie Podpora časovej 802.1X, dynamického priraďovania VLAN, MAC autentifikácie |
| Supliciant IEEE 802.1X | Switch môže byť nakonfigurovaný ako supliciant pre iný switch. Umožňuje rozšírený bezpečný prístup v oblastiach mimo skrine (napr. konferenčné miestnosti) |
| Webové prihlásenie | Webové prihlásenie zabezpečuje kontrolu prístupu do siete prostredníctvom webového prehliadača na akomkoľvek zariadení a operačnom systéme |
| BPDU Guard Stp | Bezpečnostný mechanizmus na ochranu siete pred nesprávnou konfiguráciou. Port povolený s BPDU Guard je vypnutý po prijatí správy BPDU na danom porte. Tým sa predchádza nechcene zacykleniu topológie |
| Root Guard STP | Zabranuje tomu, aby koncové zariadenia mimo kontroly správcu siete pôsobili ako koreňové uzly STP |
| Guard proti slučkám STP | Poskytuje ďalšiu ochranu proti Layer 2 slučkám (STP slučkám) |
| Snooping DHCP | Filtrovanie DHCP správ s neregistrovanými IP adresami a/alebo zo nečakaných alebo nedôveryhodných rozhraní. Zabraňuje zločineckým zariadeniam fungovať ako DHCP servery |
| IP Source Guard (IPSG) | Keď je IPSG aktivovaný na porte, switch filtruje IP pakety prichádzajúce z tohto portu, ak majú zdrojové IP adresy, ktoré nie sú staticky nakonfigurované alebo dynamicky získané zo snooping DHCP. Zabraňuje falošným IP adresám |
| Dynamic ARP Inspection (DAI) | Switch zahadzuje ARP pakety z portu, ak nemajú statické alebo dynamické IP/MAC väzby, alebo ak je nesúlad medzi zdrojovou či cieľovou adresou v ARP pakete. Zabraňuje útokom typu man-in-the-middle |
| Bindovanie IP/MAC/port (IPMB) | Predchádzajúce funkcie (DHCP snooping, IPSG, DAI) spolupracujú na zabránení DoS útokom v sieti, čím zvyšujú dostupnosť siete |
| Secure Core Technology (SCT) | Zabezpečuje, že správca bude prijímať a spracovávať správu a protokolový prevádzky bez ohľadu na množstvo príjmu |
| SSSD (Secure Sensitive Data) | Mekanizmus na bezpečné spravovanie citlivých dát (napr. heslá, kľúče a podobne) na switchi, s možnosťou ich distribúcie na iné zariadenia a zabezpečenou automatickou konfiguráciou. Prístup k zobrazeniu citlivých dát ako textu alebo šifrovaných je riadený nastavením úrovne prístupu a spôsobu prístupu používateľa |
| Trustworthy systems | Poskytujú veľmi bezpečné základy pre produkty Cisco Bežiace obranné mechanizmy (Protection of Executable Space [X-Space], Address Space Layout Randomization [ASLR], Built-In Object Size Checking [BOSC]) |
| Súkromná VLAN | Poskytuje bezpečnosť a izoláciu medzi portami switche, čím zabezpečuje, že používatelia nemôžu sledovať prevádzku iných používateľov; podporuje viaceré uplinky. |
| Layer 2 izolácia Private VLAN Edge (PVE) | PVE (známa aj ako chránené porty) poskytuje Layer 2 izoláciu medzi zariadeniami v rovnakej VLAN; podporuje viacero uplinkov |
| Portová bezpečnosť | Možnosť zamknúť zdrojové MAC adresy ku portom a obmedziť počet naučených MAC adries |
| RADIUS/TACACS+ | Podpora RADIUS a TACACS autentifikácie. Funguje ako klient |
| RADIUS účtovníctvo | Funkcie účtovníctva RADIUS umožňujú odoslať dáta na začiatku a konci služby, indikujúce počet prostriedkov (napr. čas, pakety, bajty) použitých počas relácie |
| Storm control | Broadcast, multicast a neznáma unicastová prevádzka |
| Prevencia DoS | Ochrana proti DoS útokom |
| Viaceré úrovne oprávnení používateľov v CLI | Úrovne oprávnení 1, 7 a 15 |
| ACL | Podpora až 1024 pravidiel Drop alebo obmedzenie pomocou zdrojovej a cieľovej MAC adresy, VLAN ID, IPv4 alebo IPv6 adresy, IPv6 flow label, protokol, port, Differentiated Services Code Point (DSCP)/IP precedence, TCP/UDP zdrojové a cieľové porty, 802.1p priorita, Ethernet typ, ICMP pakety, IGMP pakety, TCP flag; ACL môžu byť aplikované na vstupe aj výstupe Podpora časovo riadených ACL |
| Kvalita služby | |
| Úrovne priorít | 8 hardvérových front |
| Planovanie | Prísna priorita a Weighted Round-Robin (WRR) |
| Trieda služby | Na porte založené, na VLAN priorita založená na 802.1p, IPv4/IPv6 IP precedence/Type of Service (ToS)/DSCP, DiffServ, klasifikácia a remarkovanie ACL, dôveryhodná QoS Priraďovanie front pomocou DSCP a Triedy služby (802.1p/CoS) |
| Obmedzovanie prietoku | Ingress policer; egress shaping a riadenie rýchlosti na základe VLAN, portu a toku; dvojrýchlostná penalizácia 3 farieb (2R3C) |
| Prevencia zahltenia | Je potrebný algoritmus pre spätné riadenie siete TCP na minimalizáciu a prevenciu globálnej synchronizácie straty TCP |
| Optimalizácia trafficu iSCSI | Mechanizmus na priorizáciu trafficu iSCSI pred iným typom prevádzky |
| Štandardy | |
| Štandardy | IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3ad Link Aggregation Control Protocol, IEEE 802.3z Gigabit Ethernet, IEEE 802.3ae 10 Gbps Ethernet cez optické vlákno pre LAN, IEEE 802.3an 10GBASE-T 10 Gbps Ethernet cez vrstvené káble, IEEE 802.3x Flow Control, IEEE 802.1D (STP, GARP, a GVRP), IEEE 802.1Q/p VLAN, IEEE 802.1w Rapid STP, IEEE 802.1s Viacnásobné STP, IEEE 802.1X Port Access Authentication, IEEE 802.3af, IEEE 802.3at, IEEE 802.1AB Link Layer Discovery Protocol, IEEE 802.3az Energy Efficient Ethernet, RFC 768, RFC 783, RFC 791, RFC 792, RFC 793, RFC 813, RFC 826, RFC 879, RFC 896, RFC 854, RFC 855, RFC 856, RFC 858, RFC 894, RFC 919, RFC 920, RFC 922, RFC 950, RFC 951, RFC 1042, RFC 1071, RFC 1123, RFC 1141, RFC 1155, RFC 1157, RFC 1213, RFC 1215, RFC 1286, RFC 1350, RFC 1442, RFC 1451, RFC 1493, RFC 1533, RFC 1541, RFC 1542, RFC 1573, RFC 1624, RFC 1643, RFC 1700, RFC 1757, RFC 1867, RFC 1907, RFC 2011, RFC 2012, RFC 2013, RFC 2030, RFC 2131, RFC 2132, RFC 2233, RFC 2576, RFC 2616, RFC 2618, RFC 2665, RFC 2666, RFC 2674, RFC 2737, RFC 2819, RFC 2863, RFC 3164, RFC 3176, RFC 3411, RFC 3412, RFC 3413, RFC 3414, RFC 3415, RFC 3416, RFC 4330 |
| IPv6 | |
| IPv6 | IPv6 host mode, IPv6 cez Ethernet, dual IPv6/IPv4 stack IPv6 discovery (ND), IPv6 bezstavová konfigurácia adries, maximálne trasovanie MTU (Maximum Transmission Unit) Dvojitá detekcia adries (DAD), ICMP verzie 6 DHCPv6 stavový klient IPv6 cez IPv4 sieť s túnelovou podporou Intrasite Automatic Tunnel Addressing Protocol (ISATAP) |
| QoS pre IPv6 | Prioritizuje IPv6 pakety na hardvéri |
| ACL pre IPv6 | Zahadzuje alebo obmedzuje rýchlosť IPv6 paketov na hardvéri |
| Prvá vrstva IPv6 First Hop Security | RA Guard ND (Neighbor Discovery) kontrola DHCPv6 guard Tabuľka viazaní susedov (snoopovanie a statické položky) Integrita viazaní susedov |
| sFlow agent | Switch môže exportovať sFlow vzorku do externých zberateľov. sFlow poskytuje prehľad o sieťovej prevádzke až na úroveň toku |
| DHCP (možnosti 12, 59, 60, 66, 67, 82, 125, 129 a 150) | DHCP možnosti umožňujú prísnejšiu kontrolu z centrálneho bodu (DHCP servera) na získanie IP adresy, automatickú konfiguráciu (sťahovanie konfigurácie a obrazového súboru), relé DHCP a hostname |
| Secure Copy (SCP) | Bezpečný prenos súborov do a zo switche |
| Auto-konfigurácia s SCP sťahovaním | Umožňuje bezpečné hromadné nasadenie s ochranou citlivých údajov |
| Konfiguračné súbory na úpravu v texte | Súbory konfigurácie je možné upraviť textovým editorom a stiahnuť na iný switch, čím uľahčujú hromadné nasadenie |
| Smartports | Zjednodušená konfigurácia QoS a bezpečnostných schopností |
| Auto Smartports | Uplatňuje inteligenciu zfunkcie Smartport a aplikuje ju automaticky na port na základe objavených zariadení cez Cisco Discovery Protocol alebo LLDP-MED. Uľahčuje nasadenie bez zásahu |
| CLI v texte | Skriptovateľné CLI. Podporuje plné CLI aj menu založené CLI. Podpora úrovní oprávnení 1, 7 a 15 |
| Lokálizácia | Lokalizácia GUI a dokumentácie do viacerých jazykov |
| Prihlasovacia správa | Konfigurovateľné viaceré správy pre web aj CLI |
| Ďalšia správa správy | Traceroute, správa jedného IP, HTTP/HTTPS, SSH, RADIUS, portové snooping, TFTP aktualizácie, DHCP klient, BOOTP, SNTP, aktualizácie cez Xmodem, diagnostika kábla, ping, syslog, Telnet klient (podpora SSH), automatické nastavenie času zo správcu siete |
| Zelená (energetická účinnosť) | |
| Detekcia energie | Automatické vypnutie napájania na RJ-45 porte pri zistení výpadku linky. Aktívny režim je obnovený bez straty paketov, keď switch zistí opätovné spojenie |
| Detekcia dĺžky kábla | Upravuje silu signálu na základe dĺžky kábla. Znižuje spotrebu energie pre kratšie káble |
| EEE kompatibilná (802.3az) | Podpora IEEE 802.3az na všetkých copper Gigabit Ethernet portoch |
| Vypnutie LED na porte | LED diódy môžu byť manuálne vypnuté na úsporu energie |
| Počasové prevádzkovanie portu | Link je aktivovaný alebo deaktivovaný podľa používateľského plánu (keď je port administratívne aktivovaný) |
| Počasové PoE | PoE napájanie môže byť zapnuté alebo vypnuté podľa používateľského plánu na úsporu energie |
| Persistentný PoE | Poskytuje PoE napájanie počas reštartu zariadenia |
| Všeobecné údaje | |
| Jumbo rámce | Veľkosti rámcov až 9000 bajtov. Predvolená MTU je 2000 bajtov |
| MAC tabuľka | 16 000 adries |
| Chránič čipu | Zistia pokusy o manipuláciu a reagujú počas štartu |
| Integrita zavádzania systému | Zobrazuje identitu platformy Cisco a spoľahlivosť softvéru, ktorá je viditeľná a akčná |
| Zaistenie | |
| Bonjour | Prepínač si inzeruje sám sebou pomocou protokolu Bonjour |
| Link Layer Discovery Protocol (LLDP) (802.1ab) s rozšíreniami LLDP-Media Endpoint Discovery (MED) | LLDP umožňuje switchu inzerovať svoju identitu, konfiguráciu a schopnosti susedným zariadeniam, ktoré si tieto údaje ukladajú do MIB. LLDP-MED je rozšírenie LLDP, ktoré pridáva rozšírenia potrebné pre IP telefóny. |
| Cisco Discovery Protocol | Switch si inzeruje sám pomocou Cisco Discovery Protocol. Učí sa o pripojených zariadeniach a ich vlastnostiach cez Cisco Discovery Protocol |
| Power over Ethernet (PoE) | |
| 802.3af PoE, 802.3at PoE+ (Nasledujúce switche podporujú 802.3at PoE+, 802.3af a legacy PoE od Cisco. Celková dostupná energia pre PoE na switchi je nasledovná) | |
| Venovaná energia pre PoE | 195W |
| Počet portov podporujúcich PoE | 24 |
| Hardvér | |
| Spotreba energie (worst case) | |
| Celková spotreba energie systému | 110V=27.1W 220V=27.5W |
| Spotreba energie (s PoE) | 110V=233.2W 220V=230.5W |
| Teplo (BTU/h) | 795.2 |
| Režim nečinnosti | 110V=13.9W 220V=12.9W |
| Porty | |
| Celkový počet systémových portov | 28 x Gigabit Ethernet |
| RJ-45 porty | 24 x Gigabit Ethernet |
| Combo porty (RJ-45 + Small Form-Factor Pluggable [SFP]) | 4 x SFP |
| Port konzoly | Štandardný RJ-45 port konzoly a USB Type-C port |
| USB port | USB Type-C port na prednom paneli switche na jednoduché spravovanie súborov a obrazov, ako aj port konzoly |
| Tlačidlá | Resetovacie tlačidlo |
| Typ kábla | Unshielded Twisted Pair (UTP) kategórie 5e alebo lepší pre 1000BASE-T |
| LEDky | Systém, Link/Act, PoE, Rýchlosť |
| Flash | 512 MB |
| CPU | ARM dual-core na 1.4 GHz |
| DRAM | 1 GB DDR4 |
| Pakety buffer | Všetky čísla sú súhrnné pre všetky porty, pretože buffery sa dynamicky zdieľajú: 1.5 MB |
| Podporované SFP moduly | MGBSX1 MGBLX1 MGBLH1 MGBT1 GLC-SX-MMD GLC-EX-SMD GLC-ZX-SMD GLC-LH-SMD GLC-BX-U GLC-BX-D GLC-TE CWDM-SFP-1470 CWDM-SFP-1490 CWDM-SFP-1510 CWDM-SFP-1530 CWDM-SFP-1550 CWDM-SFP-1570 CWDM-SFP-1590 CWDM-SFP-1610 |
| Prostredie | |
| Rozmery jednotky (Š x D x V) | 445 x 299 x 44 mm (17.5 x 11.77 x 1.73 in) |
| Hmotnosť jednotky | 3.53 kg (7.78 lb) |
| Napájanie | 100-240V 50-60 Hz, vnútorné |
| Certifikácie | UL (UL 62368), CSA (CSA 22.2), CE značka, FCC Časť 15 (CFR 47) Trieda A |
| Prevádzková teplota | 23° do 122°F (-5° do 50°C) |
| Ukladacia teplota | -13° do 158°F (-25° do 70°C) |
| Prevádzková vlhkosť | 10% až 90%, relatívna, bez kondenzácie |
| Ukladacia vlhkosť | 10% až 90%, relatívna, bez kondenzácie |
| Hluk a priemerná doba medzi poruchami (MTBF) | |
| Vetrák (počet) | Bezventilátorový |
| Hluk | N/A |
| MTBF pri 25°C (hodiny) | 396 413 |
| Záruka | Obmedzená doživotná s možnosťou výmeny v servise |
| Balenie obsahuje | |
| Cisco Catalyst 1300 Series Switch | |
| Napájací adaptér | |
| Sada na montáž | |
| Ukazovacia karta | |
| Minimálne požiadavky | |
| Webový prehliadač: Chrome, Firefox, Edge, Safari | |
| Ethernet kábel kategórie 5e alebo lepší | |
| Nainštalované TCP/IP, sieťový adaptér a sieťový operačný systém (napr. Microsoft Windows, Linux alebo Mac OS X) |
Popis produktu bol preložený pomocou umelej inteligencie a môže obsahovať nepresnosti.
.
