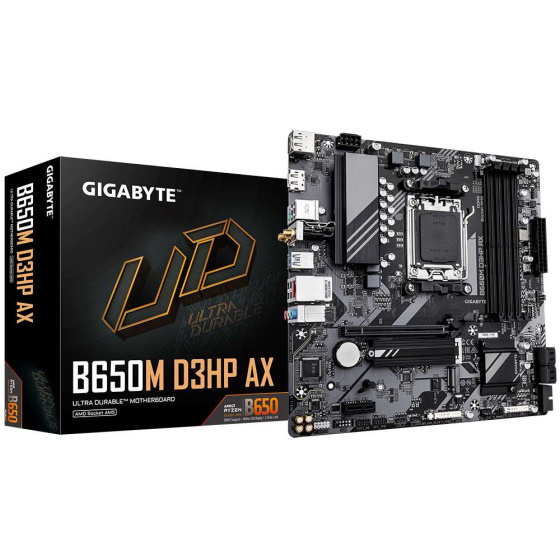

GIGABYTE MB Sc AM5 B650M D3HP AX, AMD B650, 4xDDR5, 2xDP, 1xHDMI, WiFi, mATX

CPU

Socket AMD AM5, podpora pre:
Procesory AMD Ryzen™ 7000 / Ryzen™ 8000 Series
(Pre najnovší zoznam podporovaných CPU navštívte web GIGABYTE.)

Značka čipovej sady

AMD B650

Pamäť

Podpora pre DDR5 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800 MT/s pamäťové moduly
4 x DDR5 DIMM zásuvky s podporou až 192 GB (48 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora pre ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 moduly
Podpora pre AMD EXtended Profiles pre pretaktovanie (AMD EXPO™) a Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäti, dátový rýchlostný stôl a počet DRAM modulov, viac informácií nájdete na webovej stránke GIGABYTE v "Memory Support List".)

Grafika

Integrovaný grafický procesor s podporou AMD Radeon™ Graphics
- 2 x DisplayPort, podporuje maximálne rozlíšenie 3840x2160@144 Hz
* Podpora verzie DisplayPort 1.4.
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora verzie HDMI 2.1 a HDCP 2.3.
** Podpora natívnych portov HDMI 2.1 TMDS kompatibilných.
Podpora až trojitej obrazovky súčasne
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Rozšírenie slotov

1 x PCI Express x16 slot (PCIEX16), integrovaný v CPU:
- Procesory AMD Ryzen™ 7000 Series podporujú PCIe 4.0 x16 režim
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x8 režim
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4 režim
* PCIEX16 slot môže podporovať iba grafickú kartu alebo NVMe SSD. Ak sa inštaluje len jedna grafická karta, uistite sa, že je vložená do PCIEX16 slotu.
Čipová sada:
- 1 x PCI Express x1 slot, podporuje PCIe 3.0 a beží na x1 (PCIEX1)

Úložisko

1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 2580 SSDs:
- Procesory AMD Ryzen™ 7000 Series podporujú PCIe 4.0 x4/x2 SSDs
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x4/x2 SSDs
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4/x2 SSDs
1 x M.2 konektor (M2C_SB), integrovaný v čipsetu, podpora Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSDs
4 x SATA 6Gb/s konektory
RAID 0, RAID 1 a RAID 10 podpora pre NVMe SSD úložiská
RAID 0, RAID 1 a RAID 10 podpora pre SATA úložiská

Ethernet

Realtek® 2.5GbE LAN čip (2,5 Gbps/1 Gbps/100 Mbps)

Bezdrôtová sieť LAN

Realtek® Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, podpora pre 2,4/5/6 GHz frekvenčné pásma
- BLUETOOTH 5.3
- Podpora pre 11ax 160MHz bezdrôtové pripojenie
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.)

USB

CPU:
- 1 x USB Type-C® port na zadnom paneli s podporou USB 3.2 Gen 1
- 1 x USB 3.2 Gen 1 port na zadnom paneli
- 1 x USB 2.0/1.1 port na zadnom paneli
Čipová sada:
- 2 x USB 3.2 Gen 1 porty na zadnom paneli
- 1 x USB Type-C® port s podporou USB 3.2 Gen 1, dostupný cez interný USB header
- 2 x USB 3.2 Gen 1 porty cez interný USB header
- 5 x USB 2.0/1.1 portov (1 port na zadnom paneli, 4 porty dostupné cez interné USB hlavy)

Zvuk

Realtek® Audio CODEC
Vysokokvalitný audio kodek
2/4/5.1/7.1-kanálové
* Funkciu zvukovej zásuvky je možné zmeniť pomocou zvukového softvéru. Na konfiguráciu 7.1-kanálového zvuku použite audio softvér pre nastavenia audia.

Porty I/O na zadnom paneli

1 x PS/2 port pre klávesnicu/mys
1 x USB Type-C® port s podporou USB 3.2 Gen 1
3 x USB 3.2 Gen 1 porty
2 x USB 2.0/1.1 porty
1 x HDMI port
2 x DisplayPort
1 x RJ-45 port
3 x audio jacky

Vnútorné I/O konektory

1 x 24-pin ATX hlavný napájací konektor
1 x 8-pin ATX 12V napájací konektor
1 x CPU fan header
2 x systémové fan headery
2 x adresovateľné LED pásy hlavice
1 x RGB LED pás hlavica
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x hlavica predného panelu
1 x zvuková hlavica predného panelu
1 x USB Type-C® hlavica s podporou USB 3.2 Gen 1
1 x USB 3.2 Gen 1 hlavica
2 x USB 2.0/1.1 hlavice
1 x hlavica Trusted Platform Module (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x tlačidlo Q-Flash Plus
1 x reset jumper
1 x jumper na vymazanie CMOS

Ovládač I/O

iTE® I/O ovládač čip

H/W Monitoring

Nameranie napätia
Nameranie teploty
Nameranie rýchlosti ventilátora
Varovanie pri zlyhaní ventilátora
Riadenie rýchlosti ventilátora
* Podpora funkcie riadenia rýchlosti ventilátora závisí od ventilátora, ktorý inštalujete.

BIOS

1 x 256 Mbit flash pamäte
Použitie licencovaného AMI UEFI BIOSu
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Funkcie každej aplikácie sa môžu tiež líšiť v závislosti od špecifikácií základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus

Balíkový softvér

Norton® Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora pre Windows 11 64-bit
Podpora pre Windows 10 64-bit

Forma faktora

Micro ATX Form Factor; 24.4cm x 24.4cm
