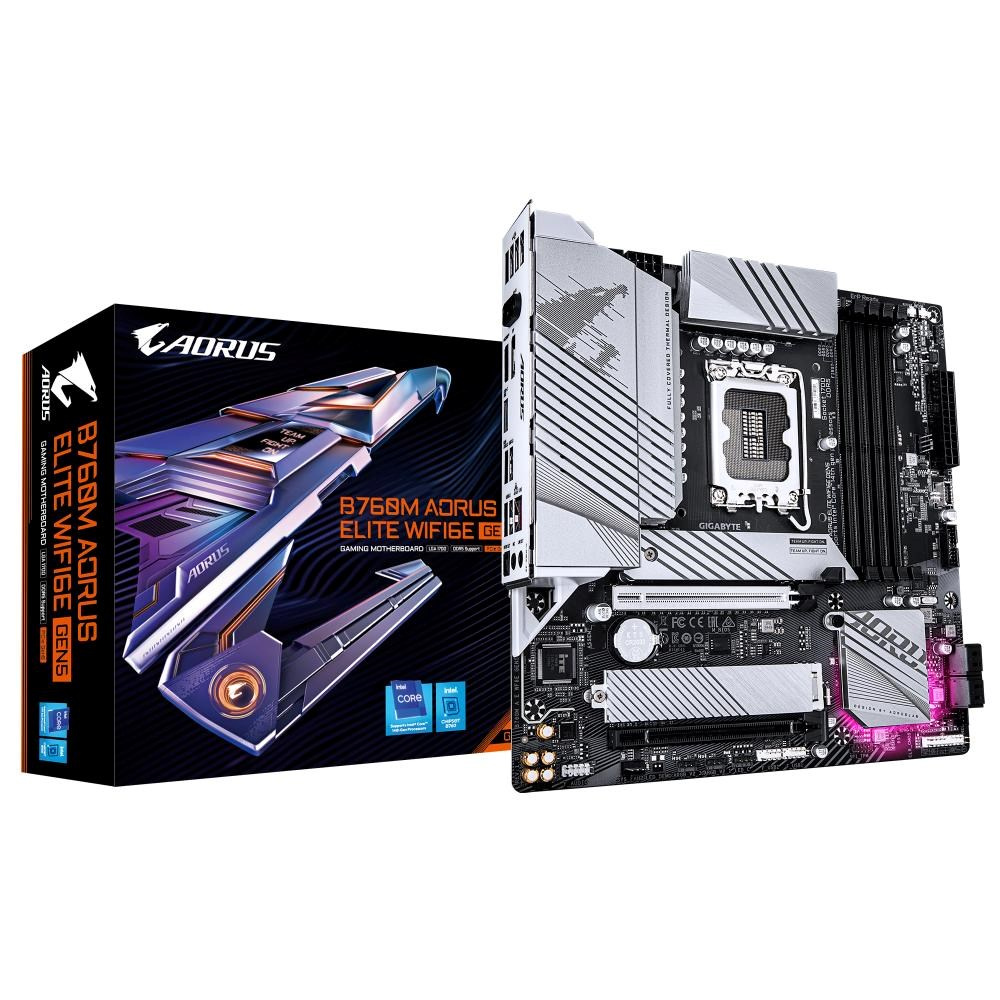

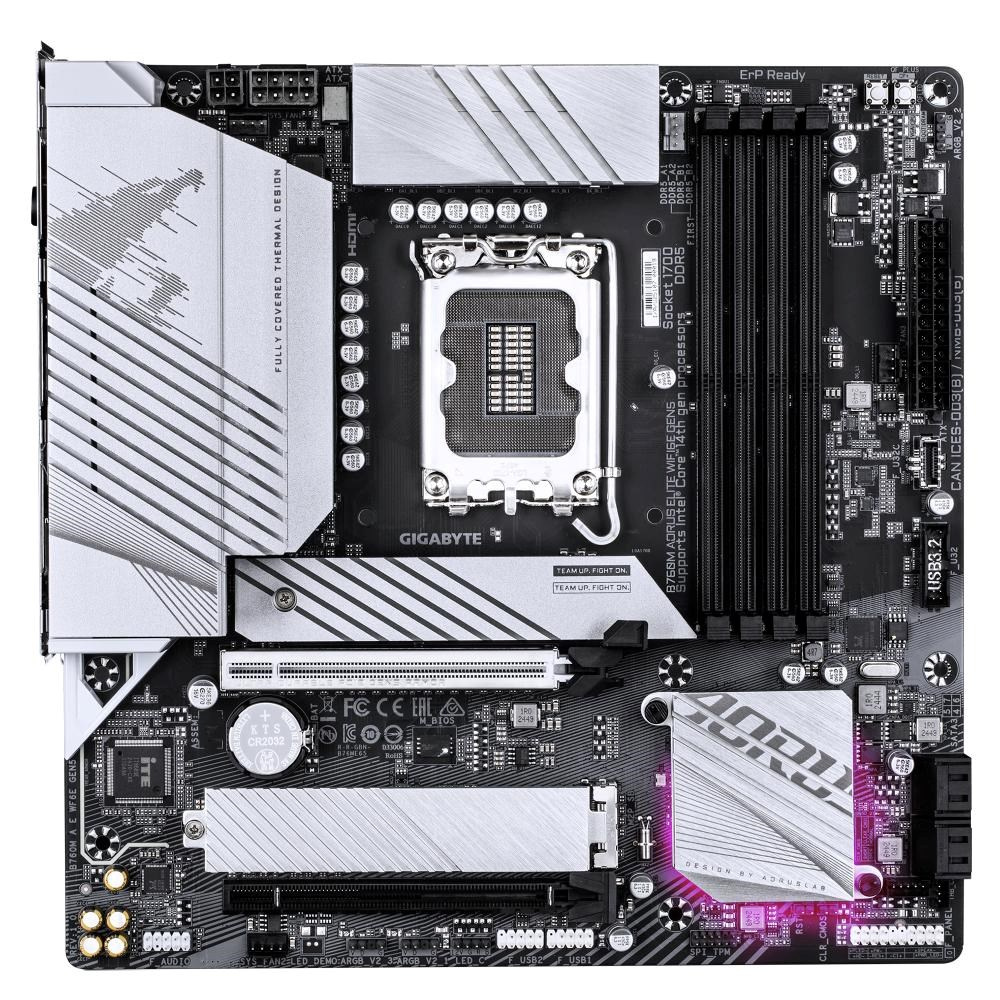

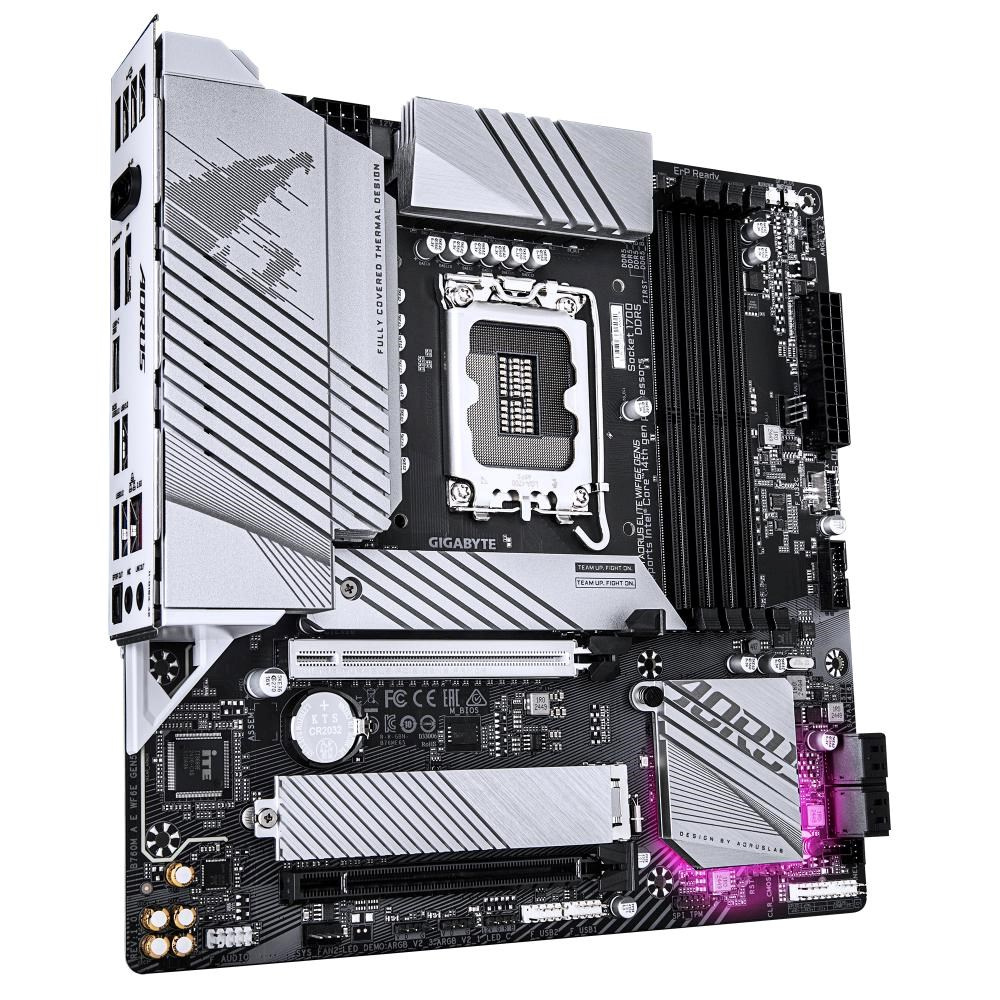

GIGABYTE MB Sc LGA1700 B760M AORUS ELITE WIFI6E GEN5, Intel B760, 4xDDR5, 1xDP, 1xHDMI, mATX

CPU

LGA1700 socket: Podpora procesorov Intel® Core™ 14., 13., a 12. generácie, Pentium® Gold a Celeron®
(Pre najnovší zoznam podpory CPU navštívte web GIGABYTE.)
L3 cache sa líši v závislosti od CPU

Čipová súprava

Intel® B760 Express Čipová súprava

Pamäť

Intel® Core™ i9/i7 jadrá 14. a 13. generácie:
- Podpora DDR5 5600/5200/4800/4400 MT/s pamäťových modulov
Intel® Core™ i5/i3 a 12. generácie:
- Podpora DDR5 4800/4400 MT/s pamäťových modulov
4 x DDR5 DIMM sokety s podporou až 256 GB (64 GB na jeden modul) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (bežiacich v neECC režime)
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäti môže ovplyvniť podporované typy pamäte, dátové rýchlosti (speed), a počet DRAM modulov, viac informácií nájdete na "Memory Support List" na webovej stránke GIGABYTE.)

Integrovaná grafika

Integrovaný grafický procesor - podpora Intel® HD Graphics :
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI verzie 2.1 a HDCP 2.3.
** Podpora natívneho HDMI 2.1 TMDS kompatibilného portu.
- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 a HDCP 2.3
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Zvuk

Realtek® Audio CODEC
Vysokovýkonný zvuk
2/4/5.1/7.1 kanálov
* Zvukový jack je možné prepínať pomocou zvukového softvéru. Na konfiguráciu 7.1-kanálového zvuku vstúpte do zvukového softvéru pre nastavenia zvuku.
Podpora S/PDIF Out

LAN

Realtek® 2.5GbE LAN čip (2,5 Gbps/1 Gbps/100 Mbps)

Bezdrôtový komunikačný modul

Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, podporujúce frekvenčné pásma 2,4/5/6 GHz
- BLUETOOTH 5.3
- Podpora 11ax 160MHz bezdrôtového štandardu
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a vybavenia.)

Rozširujúce sloty

CPU:
- 1 x PCI Express x16 zásuvka, podporuje PCIe 5.0 a beží na x16 (PCIEX16)
* PCIEX16 zásuvka môže podporovať iba grafickú kartu alebo NVMe SSD. Pri inštalácii len jednej grafickej karty zabezpečte inštaláciu na PCIEX16 zásuvku.
Čipová súprava:
- 1 x PCI Express x16 zásuvka, podporuje PCIe 4.0 a beží na x4 (PCIEX4)

Úložisko

CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podporovaný) (M2A_CPU)
Čipová súprava:
- 1 x M.2 konektor (Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSD podporovaný) (M2P_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská

USB

Čipová súprava:
- 1 x USB Type-C® port na zadnej doske, s podporou USB 3.2 Gen 2x2
- 1 x USB Type-C® port s USB 3.2 Gen 2 podporou dostupný cez vnútorný USB header
- 1 x USB 3.2 Gen 2 Type-A port (červený) na zadnej doske
- 1 x USB 3.2 Gen 1 port na zadnej doske
- 4 x USB 2.0/1.1 porty dostupné cez vnútorné USB headers
Čipová súprava + USB 3.2 Gen 1 Hub:
- 4 x USB 3.2 Gen 1 porty (2 na zadnej doske, 2 cez vnútorný USB header)
Čipová súprava + USB 2.0 hub:
- 4 x USB 2.0/1.1 porty na zadnej doske

Interné I/O konektory

1 x 24-pinový ATX hlavný napájací konektor
1 x 8-pinový ATX 12V napájací konektor
1 x 4-pinový ATX 12V napájací konektor
1 x CPU ventilátorový header
3 x systémové ventilátorové headers
3 x addressable RGB Gen2 LED pásky headers
1 x RGB LED pásik header
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panelový header
1 x audio header pre predný panel
1 x USB Type-C® header s podporou USB 3.2 Gen 2
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
2 x Thunderbolt™ add-in karty konektory
1 x Trusted PlatformModule header (len pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 x tlačidlo Q-Flash Plus
1 x tlačidlo reset
1 x jumper reset
1 x jumper pre vymazanie CMOS

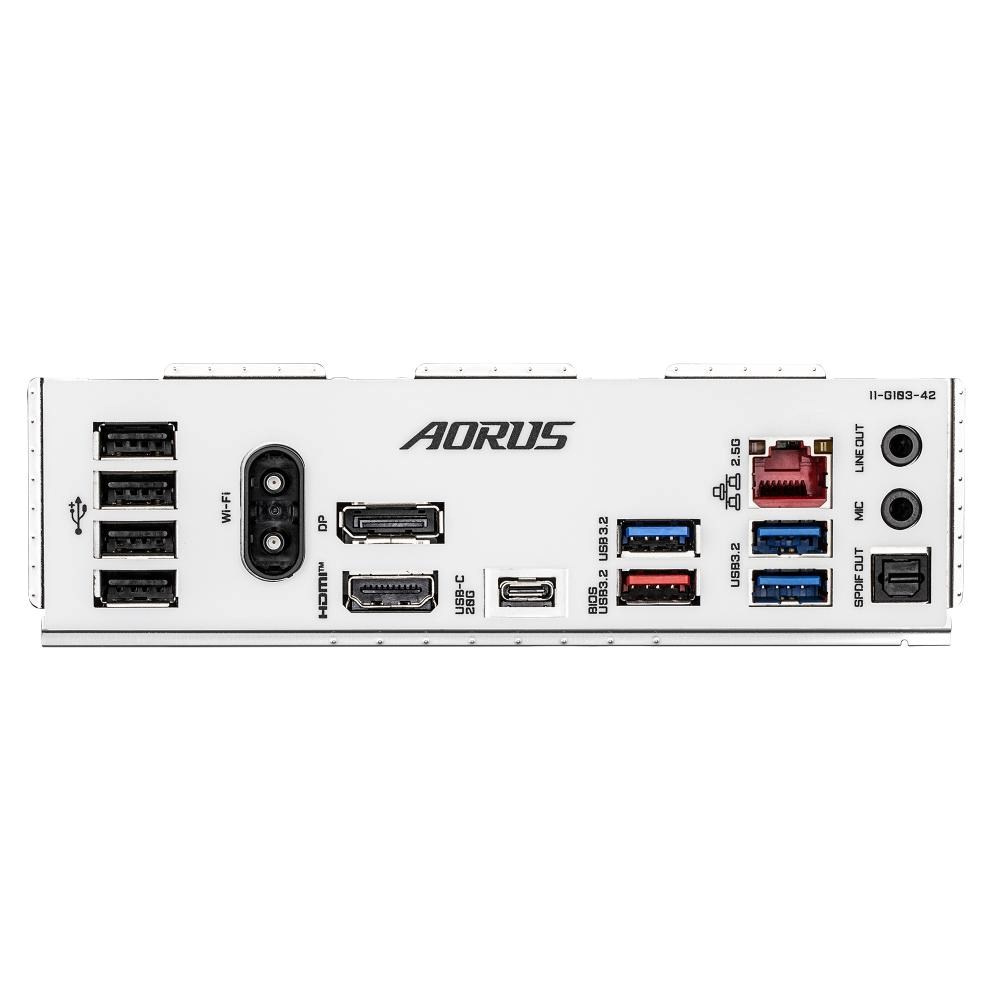

Vstupno-výstupné konektory na zadnej strane

2 x konektory antén (2T2R)
1 x USB Type-C® port s podporou USB 3.2 Gen 2x2
1 x USB 3.2 Gen 2 Type-A port (červený)
3 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x HDMI port (poznámka)
1 x DisplayPort (poznámka)
1 x RJ-45 port
1 x optický S/PDIF Out konektor
2 x audio jacky
(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.

Ovládač I/O

iTE® I/O Controller čip

Monitoring H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vody chladiaceho systému
Varovanie pri zlyhaní ventilátora
Regulácia rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora závisí od inštalovaného ventilátora.

BIOS

1 x 256 Mbit flash pamäť
Používanie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Funkcie každej aplikácie môžu tiež závisieť od špecifikácie základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus

Bundlový softvér

Norton® Internet Security (OEM verzia)
Softvér na správu LAN šírky pásma

Operačný systém

Podpora Windows 11 64-bit
Podpora Windows 10 64-bit

Formát dosky

Micro ATX formát; 24,4cm x 24,4cm
