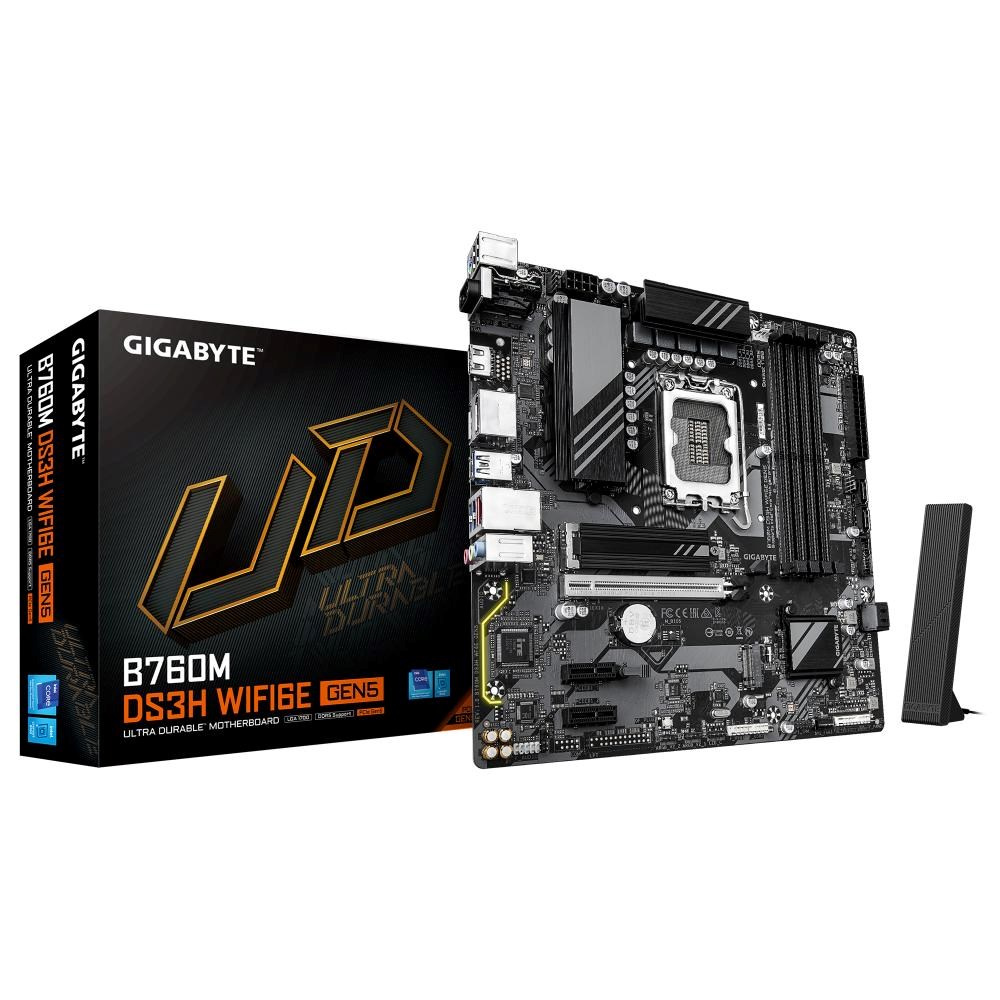

GIGABYTE MB Sc LGA1700 B760M DS3H WIFI6E GEN5, Intel B760, 4xDDR5, 2xDP, 1xHDMI, mATX

CPU

Socket LGA1700: Podpora procesorov Intel® Core™ 14.ť/13.ť/12.ť generácie, Pentium® Gold a Celeron®
(Pre najnovší zoznam podpory CPU navštívte webové stránky GIGABYTE.)
L3 vyrovnávacia pamäť sa líši podľa CPU

Čipset

Intel® B760 Express čipset

Pamäť

Procesory Intel® Core™ i9/i7 14.ť a 13.ť generácie:
- Podpora DDR5 5600/5200/4800/4400 MT/s pamäťových modulov
Procesory Intel® Core™ i5/i3 13.ť a 12.ť generácie, Pentium® Gold a Celeron®:
- Podpora DDR5 4800/4400 MT/s pamäťových modulov
4 x DDR5 DIMM sloty podporujúce až 256 GB (64 GB na jeden DIMM) systémovej pamäti
Dvojkanálová architektúra pamäti
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v ne-ECC režime)
Podpora neEcc Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäťí, dátové rýchlosti (rýchlosť) a počet DRAM modulov, viac informácií nájdete na stránke GIGABYTE v sekcii „Memory Support List“.)

Integrovaná grafika

Integrovaný grafický procesor - podpora Intel® HD Graphics:
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 verzia a HDCP 2.3.
** Podpora natívnych HDMI 2.1 TMDS kompatibilných portov.
- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 verzia a HDCP 2.3
- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 verzia.
(Grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.)
Podpora až troch displejov súčasne)

AUDIO

Realtek® Audio CODEC
Vyšší rozlíšenie zvuku
2/4/5.1/7.1-kanálov
* Funkcia hlasitosti a výstupného zvuku je možné meniť pomocou softvéru zvuku. Pre nastavenie 7.1-kanálového zvuku pristupujte k softvéru zvuku.
Podpora výstupu S/PDIF

LAN

Realtek® LAN čip 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Bezdrôtový komunikačný modul

Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, podpora pásiem 2.4/5/6 GHz
- BLUETOOTH 5.3
- Podpora bezdrôtového štandardu 11ax 160MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.)

Expanzné zásuvky

CPU:
- 1 x PCI Express x16 slot, podpora PCIe 5.0 a prevádzka x16
* PCIEX16 slot môže podporovať iba grafickú kartu alebo NVMe SSD.
Čipset:
- 2 x PCI Express x1 sloty, podpora PCIe 3.0 a prevádzka x1

Úložný rozhranie

CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2A_CPU)
Čipset:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2P_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská

USB

Čipset:
- 1 x USB Type-C® port na zadnom paneli, s podporou USB 3.2 Gen 2
- 5 x USB 3.2 Gen 1 portov (3 na zadnom paneli, 2 dostupné cez interný USB header)
- 2 x USB 2.0/1.1 porty na zadnom paneli
Čipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty dostupné cez interné USB hlavičky

Interné I/O konektory

1 x 24-pin ATX hlavný napájací konektor
1 x 8-pin ATX 12V napájací konektor
1 x CPU ventilátor hlavička
3 x systémové ventilátor hlavičky
2 x adressovateľné RGB Gen2 LED pásiky hlavičky
1 x RGB LED pásik hlavička
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predná panel hlavička
1 x predná panel audio hlavička
1 x USB 3.2 Gen 1 hlavička
2 x USB 2.0/1.1 hlavičky
1 x Trusted Platform Module hlavička (len pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 x S/PDIF Out hlavička
1 x Q-Flash Plus tlačidlo
1 x reset jumper
1 x Clear CMOS jumper

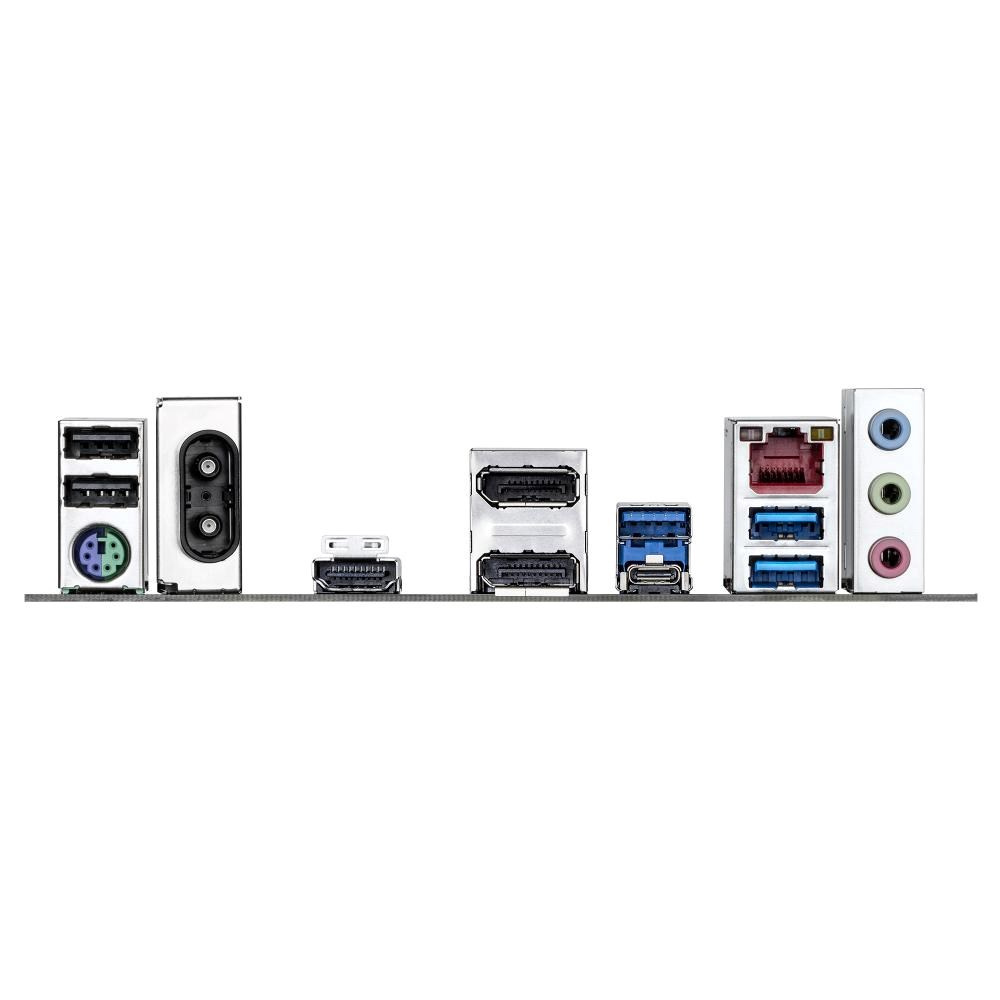

Zadné panelové I/O konektory

2 x USB 2.0/1.1 porty
1 x PS/2 port pre klávesnicu/mys
2 x konektory antén (2T2R)
1 x HDMI port (poznámka)
2 x DisplayPorts (poznámka)
3 x USB 3.2 Gen 1 porty
1 x USB Type-C® port, s podporou USB 3.2 Gen 2
1 x RJ-45 port
3 x audio konektory
(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.

I/O Controller

iTE® I/O Controller čip

Monitoring H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vodného chladenia
Varovanie pri zlyhaní ventilátora
Riadenie rýchlosti ventilátora
* Podpora funkcie riadenia ventilátora bude závisieť od ventilátora, ktorý nainštalujete.

BIOS

1 x Flash pamäť 128 Mbit
Využitie licencovaného BIOSu AMI UEFI
PNP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné vlastnosti

Podpora GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Funkcie každéj aplikácie sa tiež môžu líšiť v závislosti od špecifikácií základnej dosky.
Podpora Q-Flash
Podpora Q-Flash Plus
Podpora Smart Backup

Balený softvér

Norton® Internet Security (OEM verzia)

Operačný systém

Podpora Windows 11 64-bit
Podpora Windows 10 64-bit

Formát

Formát Micro ATX; 24,4 cm x 24,4 cm
