GIGABYTE MB Sc LGA1700 Z690 AORUS ELITE DDR4, Intel Z690, 4xDDR4, 1xDP, 1xHDMI

Z690 AORUS ELITE DDR4

• Podporuje procesory radu Intel® Core™ 12. generácie
• Dvojkanálová nevyrovnaná vyrovnávacia pamäť DDR4, 4 DIMM
• Priama konštrukcia 16+1+2 digitálnych VRM so 70A napájacím stupňom* a tantalovým polymérovým kondenzátorom
• Tienené smerovanie pamäte na zabránenie rušeniu
• Úplne zakrytý tepelný dizajn s chladičmi MOSFET s vysokým krytím
• AMP-UP Audio s ALC1220 a WIMA Audio kondenzátory
• Rýchle 2.5GbE LAN s riadením šírky pásma
• 4x Ultra-Fast NVMe PCIe 4.0/3.0 x4 M.2 so zväčšenými tepelnými ochrannými krytmi
• SuperSpeed USB 3.2 Gen2x2 TYPE-C® poskytuje prenosovú rýchlosť až 20 Gb/s
• RGB FUSION 2.0 s viaczónovou adresovateľnou LED svetelnou šou, podpora adresovateľných LED a RGB LED pásikov
• Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
• Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty
• *Maximálna prúdová kapacita výkonového stupňa je založená na fáze VCORE.

CPU

Socket LGA1700: Podpora 12. generácie procesorov Intel® Core™ i9/Intel® Core™ i7/Intel® Core™ i5
(Najnovší zoznam podporovaných procesorov nájdete na webovej stránke spoločnosti GIGABYTE.)
L3 cache sa líši v závislosti od CPU
(Viac informácií nájdete v časti "Zoznam podpory CPU".)

Čipová súprava

Čipová súprava Intel® Z690 Express

Pamäť

Podpora pre DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz pamäťové moduly
4 x DDR DIMM socket s podporou až 128 GB (32 GB kapacita jedného DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (pracujú v režime non-ECC)
Podpora non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora pamäťových modulov Extreme Memory Profile (XMP)
(Ďalšie informácie nájdete v časti "Zoznam podpory pamäte".)

Palubná grafika

Podpora integrovaného grafického procesora - Intel® HD Graphics:
1 x port HDMI, ktorý podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 a HDCP 2.3.
** Podpora natívneho HDMI 2.1 port kompatibilný s TMDS.
1 x DisplayPort s podporou maximálneho rozlíšenia 4096x2304@60 Hz
* Podpora DisplayPort 1.2 a HDCP 2.3
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek® ALC1220-VB CODEC
* Konektor linkového výstupu na zadnom paneli podporuje zvuk DSD.
High Definition Audio
2-kanálový analógový výstup
Podpora S/PDIF Out
7.1-kanálové digitálne signály
* Skutočný výstup digitálnych signálov sa môže líšiť v závislosti od prehrávaného obsahu a použitého softvéru, pričom je potrebný externý DAC.

LAN

Realtek® 2.čip 5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

Rozširujúce sloty

1 x slot PCI Express x16, pracujúci s rozlíšením x16 (PCIEX16)
* Ak chcete dosiahnuť optimálny výkon, ak má byť nainštalovaná len jedna grafická karta PCI Express, nezabudnite ju nainštalovať do slotu PCIEX16.
(Slot PCIEX16 je v súlade s PCI Express 5.0 štandard.)
2 x sloty PCI Express x16 s rozlíšením x4 (PCIEX4_1, PCIEX4_2)
(Sloty PCIEX4 zodpovedajú PCI Express 3.0 štandard.)

Technológia Multi-Graphics

Podpora technológií AMD Quad-GPU CrossFire™ a 2-Way AMD CrossFire™

Rozhranie úložiska

CPU:
1 x M.2 konektor (Socket 3, M kľúč, typ 2260/2280/22110 PCIe 4.0 x4/x2 SSD) (M2A_CPU)
Čipová sada:
1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280/22110 SATA a PCIe 4.0 x4/x2 podpora SSD) (M2M_SB)
2 x M.2 konektory (Socket 3, M kľúč, typ 2260/2280/22110 PCIe 4.0 x4/x2 podpora SSD) (M2Q_SB/M2P_SB)
6 x konektory SATA 6 Gb/s
Podpora RAID 0, RAID 1, RAID 5 a RAID 10
* Pozrite si časť "2-7 Interné konektory", kde nájdete upozornenia na inštaláciu M.2 a konektory SATA.
Intel® Optane™ Memory Ready
* Akceleráciu systému pomocou pamäte Intel® Optane™ Memory je možné povoliť len na zariadení M.2 konektory podporované čipovou sadou.

USB

Čipová súprava:
1 x port USB typu C® na zadnom paneli s rozhraním USB 3.2 Gen 2x2 podpora
1 x USB Type-C® port s USB 3.2 Gen 2, ktorý je k dispozícii prostredníctvom interného konektora USB
2 x USB 3.2 porty Gen 2 Type-A (červené) na zadnom paneli
5 x USB 3.2 porty Gen 1 (3 porty na zadnom paneli, 2 porty dostupné cez interný konektor USB)
Chipset+2 USB 2.0 Rozbočovač:
8 x USB 2.0/1.1 porty (4 porty na zadnom paneli, 4 porty dostupné cez interné USB headery)

Interné konektory I/O

1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x 4-pinový napájací konektor ATX 12V
1 x hlavička ventilátora CPU
1 x hlavička ventilátora CPU s vodným chladením
3 x hlavička systémového ventilátora
1 x hlavička systémového ventilátora/čerpadla vodného chladenia
2 x adresovateľné hlavičky LED pásikov
2 x hlavičky RGB LED pásikov
4 x M.2 konektory Socket 3
6 x konektory SATA 6 Gb/s
1 x záhlavie na prednom paneli
1 x záhlavie na prednom paneli pre zvuk
1 x záhlavie USB Type-C®, s USB 3.2 Gen 2
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 záhlavia
2 x konektory prídavnej karty Thunderbolt™
1 x záhlavie modulu dôveryhodnej platformy (pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 len modul)
1 x tlačidlo reset
1 x tlačidlo Q-Flash Plus
1 x resetovací mostík
1 x mostík Clear CMOS
*Všetky záhlavia ventilátorov podliehajú podpore AIO_Pump, čerpadla a vysokovýkonného ventilátora so schopnosťou dodávať až 2A/12V @ 24W.

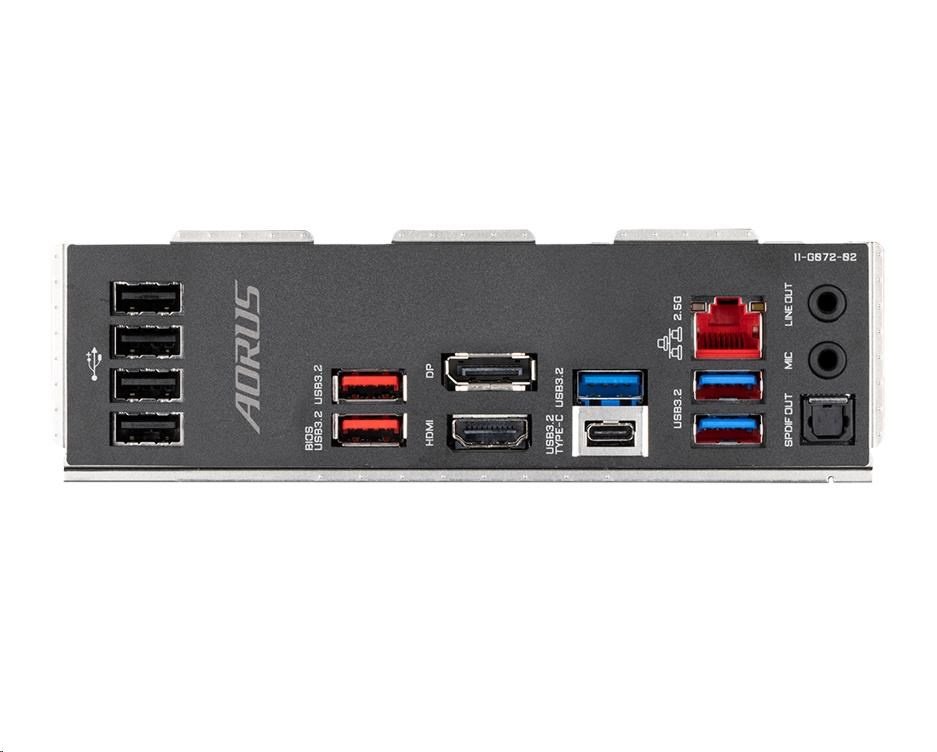

Konektory na zadnom paneli

1 x port USB typu C® s rozhraním USB 3.podpora 2 Gen 2x2
2 x USB 3.2 porty Gen 2 Type-A (červené)
3 x USB 3.2 porty Gen 1
4 x USB 2.0/1.1 port
1 x port HDMI
1 x port DisplayPort
1 x port RJ-45
1 x optický konektor S/PDIF Out
2 x audio konektory

Riadiaca jednotka I/O

riadiaci čip iTE® I/O

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Detekcia prietoku chladiacej vody
Upozornenie na zlyhanie ventilátora
Regulácia otáčok ventilátora
* To, či je podporovaná funkcia regulácie otáčok ventilátora (čerpadla), závisí od nainštalovaného ventilátora (čerpadla).

BIOS

1 x 256 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.

Jedinečné vlastnosti

Podpora APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install

Dodávaný softvér

Norton® Internet Security (verzia OEM)
Realtek® Gaming LAN Bandwidth Control Utility

Operačný systém

Podpora 64-bitového systému Windows 10

Faktor formy

Formát ATX; 30.5 cm x 24.4cm..
