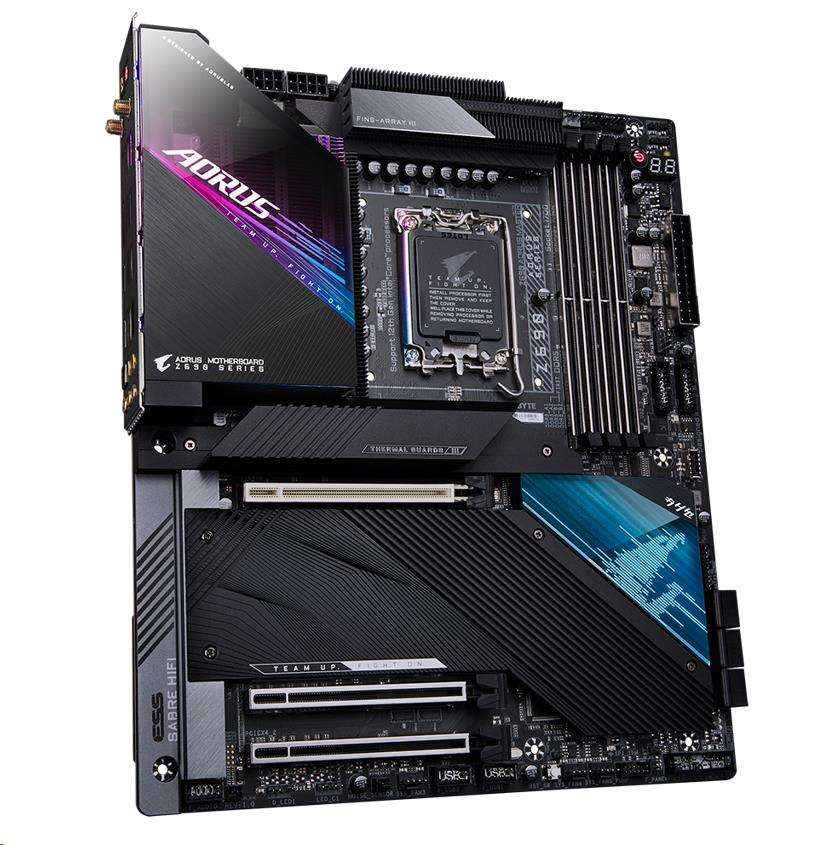

GIGABYTE MB Sc LGA1700 Z690 AORUS MASTER, Intel Z690, 4xDDR5, 1xDP, WI-FI, E-ATX

Z690 AORUS MASTER

Základná doska Intel® Z690 AORUS s priamym 19+1+2-fázovým digitálnym dizajnom VRM, dizajnom DDR5 XTREME MEMORY, chladičom Fins-Array III, priamym dotykom Heatpipe II, základnou doskou NanoCarbon, M.2 Thermal Guard III, 125dB ESS Sabre Audio, Intel® WIFI 6E 802.11ax, AQUANTIA® 10GbE LAN?

• Podpora procesorov radu Intel® 12. generácie
• Dvojkanálová nevyrovnaná vyrovnávacia pamäť DDR5, 4 DIMM
• Priama 19+1+2 fázová konštrukcia VRM s výkonovým stupňom 105A* a tantalovým polymérovým kondenzátorom
• DDR5 XTREME MEMORY Design s SMD DIMM a tieneným vedením pamäte
• Pokročilé tepelné riešenie s chladičom NanoCarbon Fins-Array III, tepelnou trubicou Direct-Touch Heatpipe II a základnou doskou NanoCarbon
• Intel® WIFI 6E 802.11ax 2T2R a BT5 s anténou AORUS
• Znečistenie zvuku s ESS Sabre ES9118 125dB na zadnom audiu?
• AQUANTIA® 10GbE BASE-T LAN
• 5 x Ultra-Fast NVMe PCIe 4.0/3.0 x4 M.2 s tepelnými krytmi
• RGB FUSION 2.0 s viaczónovou adresovateľnou LED svetelnou šou, podpora adresovateľných LED a RGB LED pásikov
• Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP a detekciou hluku
• Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty

*Maximálna prúdová kapacita výkonového stupňa je založená na fáze VCORE.

CPU

Socket LGA1700: Podpora procesorov 12. generácie Intel® Core™ i9/procesorov Intel® Core™ i7/procesorov Intel® Core™ i5
L3 cache sa líši v závislosti od procesora
(Viac informácií nájdete v časti "Zoznam podporovaných procesorov".)

Čipová súprava

Čipová súprava Intel® Z690 Express

Pamäť

Podpora pre DDR5 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MHz pamäťové moduly
4 x DDR5 DIMM socket s podporou až 128 GB (32 GB kapacita jedného DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC nevyrovnaných DIMM 1Rx8/2Rx8 pamäťových modulov (pracujú v režime non-ECC)
Podpora non-ECC nevyrovnaných DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora pamäťových modulov Extreme Memory Profile (XMP)
(Ďalšie informácie nájdete v časti "Zoznam podpory pamäte".)

Palubná grafika

Podpora integrovaného grafického procesora - Intel® HD Graphics:
1 x DisplayPort, ktorý podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 a HDCP 2.3
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Audio

Kodek Realtek® ALC1220-VB
* Konektor linkového výstupu na prednom paneli podporuje zvuk DSD.
ESS ES9118 DAC čip
Podpora pre DTS:X® Ultra
High Definition Audio
2/4/5.1/7.1-kanálový
Podpora výstupu S/PDIF

LAN

Čip Marvell® AQtion AQC113C 10GbE LAN
(10 Gbps/5 Gbps/2.5 Gbps/1 Gbps/100 Mbps)

Modul bezdrôtovej komunikácie

Intel® Wi-Fi 6E AX210
WIFI a, b, g, n, ac, ax, podpora 2.nosné frekvenčné pásma 4/5/6 GHz
BLUETOOTH 5.2
Podpora bezdrôtového štandardu 11ax 160 MHz a až 2.prenosová rýchlosť 4 Gb/s
* Skutočná prenosová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.

Rozširujúce sloty

1 x slot PCI Express x16, pracujúci s rozlíšením x16 (PCIEX16)
* Ak chcete dosiahnuť optimálny výkon, ak má byť nainštalovaná len jedna grafická karta PCI Express, nezabudnite ju nainštalovať do slotu PCIEX16.
(Slot PCIEX16 je v súlade s PCI Express 5.0 štandard.)
2 x sloty PCI Express x16 s rozlíšením x4 (PCIEX4_1, PCIEX4_2)
* Slot PCIEX4_1 zdieľa šírku pásma s konektorom M2C_SB. Slot PCIEX4_1 sa stane nedostupným, keď je do konektora M2C_SB nainštalované zariadenie.
(Sloty PCIEX4 sú v súlade s PCI Express 3.0 štandard.)

Technológia Multi-Graphics

Podpora technológií AMD Quad-GPU CrossFire™ a 2-Way AMD CrossFire™

Rozhranie úložiska

CPU:
1 x M.2 konektor (Socket 3, M kľúč, typ 2260/2280/22110 PCIe 4.0 x4/x2 SSD) (M2A_CPU)
Čipová sada:
2 x M.2 konektory (Socket 3, M kľúč, typ 2260/2280/22110 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB, M2Q_SB)
1 x M.2 konektor (Socket 3, M kľúč, typ 2242/2260/2280 PCIe 3.0 x4/x2 podpora SSD) (M2C_SB)
1 x M.2 konektor (Socket 3, kľúč M, typ 2242/2260/2280 SATA a PCIe 4.0 x4/x2 podpora SSD) (M2M_SB)
6 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10
* Pozrite si časť "2-8 Interné konektory", kde nájdete upozornenia na inštaláciu PCIEX4_1, M.2 a konektory SATA.
Intel® Optane™ Memory Ready
* Akceleráciu systému pomocou pamäte Intel® Optane™ Memory je možné povoliť len na zariadení M.2 konektory podporované čipovou sadou.

USB

Čipová súprava:
2 x porty USB typu C®, s USB 3.podpora 2 Gen 2x2
(1 port na zadnom paneli, 1 port dostupný cez interný USB header)
3 x USB 3.2 porty Gen 2 Type-A (červené) na zadnom paneli
Chipset+USB 3.2 Gen 2 Hub:
1 x port USB Type-C® na zadnom paneli, s USB 3.2 Gen 2
2 x USB 3.2 porty Gen 2 Type-A (červené) na zadnom paneli
Chipset+2 USB 3.2 rozbočovače Gen 1:
8 x USB 3.2 porty Gen 1 (4 porty na zadnom paneli, 4 porty dostupné cez interné USB headery)
Chipset+USB 2.0 Rozbočovač:
4 x USB 2.0/1.1 porty dostupné cez interné záhlavia USB

Interné konektory I/O

1 x 24-pinový hlavný napájací konektor ATX
2 x 8-pinový napájací konektor ATX 12V
1 x hlavička ventilátora CPU
1 x hlavička ventilátora vodného chladenia CPU
4 x hlavičky systémového ventilátora
4 x hlavičky systémového ventilátora/čerpadla vodného chladenia
2 x adresovateľné hlavičky LED pásikov
2 x hlavičky RGB LED pásikov
5 x M.2 konektory Socket 3
6 x konektory SATA 6 Gb/s
1 x záhlavie na prednom paneli
1 x záhlavie na prednom paneli pre zvuk
1 x záhlavie USB Type-C®, s USB 3.podpora 2 Gen 2x2
2 x USB 3.2 záhlavia Gen 1
2 x USB 2.0/1.1 záhlavia
1 x záhlavie na detekciu šumu
2 x konektory prídavnej karty Thunderbolt™
1 x záhlavie modulu dôveryhodnej platformy (pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 iba modul)
1 x tlačidlo napájania
1 x tlačidlo resetovania
1 x resetovacia prepojka
1 x prepojka Clear CMOS
2 x záhlavia teplotných senzorov
Body merania napätia

Konektory na zadnom paneli

1 x tlačidlo Q-Flash Plus
1 x tlačidlo Clear CMOS
2 x konektory antény SMA (2T2R)
1 x DisplayPort
1 x port USB Type-C®, s USB 3.2 Gen 2
1 x port USB Type-C® s USB 3.podpora 2 Gen 2x2
5 x USB 3.2 porty Gen 2 Type-A (červené)
4 x USB 3.2 porty Gen 1
1 x port RJ-45
1 x optický konektor S/PDIF Out
5 x audio konektory

Riadiaca jednotka I/O

riadiaci čip iTE® I/O

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Detekcia prietoku chladiacej vody
Upozornenie na zlyhanie ventilátora
Regulácia otáčok ventilátora
* To, či je podporovaná funkcia regulácie otáčok ventilátora (čerpadla), závisí od nainštalovaného ventilátora (čerpadla).
Detekcia hluku

BIOS

1 x 256 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.

Jedinečné vlastnosti

Podpora APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install

Dodávaný softvér

Norton® Internet Security (verzia OEM)
cFosSpeed

Operačný systém

Podpora 64-bitového systému Windows 10

Faktor formy

Formát E-ATX; 30.5 cm x 25.9cm..
