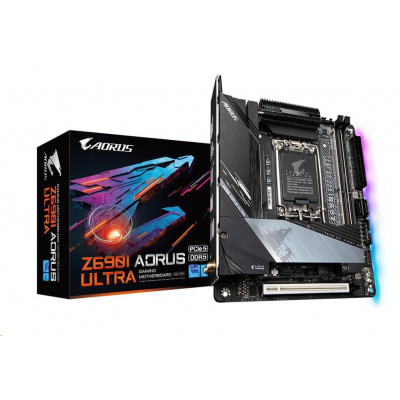

GIGABYTE MB Sc LGA1700 Z690I AORUS ULTRA, Intel Z690, 2xDDR5, 1xDP, 1xHDMI, WI-FI, mini-ITX
Z690I AORUS ULTRA
- Podporuje procesory radu Intel® Core™ 12. generácie
- Dvojkanálová nevyrovnaná vyrovnávacia pamäť DDR5, 2 DIMM
- DDR5 MEMORY Design s SMD DIMM a tieneným vedením pamäte
- Pripravenosť na pamäť Intel® Optane™
- Priame 10+2+1-fázové digitálne riešenie VRM so 105A napájacím stupňom*
- Pokročilý tepelný dizajn s Fins- Array II, Thermal Guard III a Heatpipe
- Bleskovo rýchly procesor Intel® 2.5GbE LAN s cFosSpeed
- Intel® WIFI6 802.11ax 2T2R a BT5 s anténou AORUS
- AMP-UP Audio s ALC4080 a WIMA pre zadné 120dB SNRHDMI 2.0 podporuje Premium 4K
- Duálna ultrarýchla karta NVMe PCIe 4.0* x4 M.2 s tepelnou ochranou
- RGB FUSION 2.0 s viaczónovou adresovateľnou LED svetelnou šou, podpora adresovateľných LED a RGB LED pásov
- Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP a detekciou hluku
- Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty
CPU
Socket LGA1700: Podpora 12. generácie procesorov Intel® Core™ i9/Intel® Core™ i7/Intel® Core™ i5
(Najnovší zoznam podporovaných procesorov nájdete na webovej stránke spoločnosti GIGABYTE.)
L3 cache sa líši v závislosti od CPU
(Viac informácií nájdete v časti "Zoznam podpory CPU".)
Čipová súprava
Čipová súprava Intel® Z690 Express
Pamäť
Podpora pre DDR5 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MHz pamäťové moduly
2 x DDR DIMM socket s podporou až 64 GB (32 GB kapacita jedného DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC nevyrovnaných DIMM 1Rx8/2Rx8 pamäťových modulov (pracujú v režime non-ECC)
Podpora non-ECC nevyrovnaných DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora pamäťových modulov Extreme Memory Profile (XMP)
(Ďalšie informácie nájdete v časti "Zoznam podpory pamäte".)
Palubná grafika
Podpora integrovaného grafického procesora - Intel® HD Graphics:
1 x port HDMI, ktorý podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 a HDCP 2.3.
** Podpora natívneho HDMI 2.1 port kompatibilný s TMDS.
1 x port DisplayPort, ktorý podporuje maximálne rozlíšenie 5120 × 2160 @ 60 Hz
* Podpora DisplayPort 1.4 a HDCP 2.3
* DisplayPort nepodporuje pripojenie HDMI pomocou adaptéra.
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)
Audio
Realtek® ALC4080 CODEC
Podpora pre DTS:X® Ultra
High Definition Audio
2-kanálový
LAN
Intel® 2.čip 5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Modul bezdrôtovej komunikácie
Intel® Wi-Fi 6 AX201:
WIFI a, b, g, n, ac, ax, podpora 2.4/5 GHz Dual-Band
BLUETOOTH 5.2
Podpora bezdrôtového štandardu 11ax 160 MHz a až 2.prenosová rýchlosť 4 Gb/s
* Skutočná prenosová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.
Rozširujúce sloty
1 x slot PCI Express x16, pracujúci s rozlíšením x16
(Sloty PCI Express x16 sú v súlade s PCI Express 5.0 štandard.)
Rozhranie úložiska
CPU:
1 x M.2 konektor na zadnej strane GC-Z690I BTB PLUG (Socket 3, M kľúč, typ 2260/2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU)
Čipová sada:
1 x M.2 konektor na prednej strane GC-Z690I BTB PLUG (Socket 3, M kľúč, typ 2242/2260/2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB)
2 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1
Intel® Optane™ Memory Ready
* Akceleráciu systému pomocou pamäte Intel® Optane™ Memory je možné povoliť len na zariadení M.2 konektory podporované čipovou sadou.
USB
Čipová súprava:
1 x port USB typu C® na zadnom paneli s rozhraním USB 3.2 Gen 2x2 podpora
1 x USB Type-C® port s USB 3.2 Gen 2, ktorý je k dispozícii prostredníctvom interného konektora USB
3 x USB 3.2 porty Gen 2 Type-A (červené) na zadnom paneli
4 x USB 3.2 porty Gen 1 (2 porty na zadnom paneli, 2 porty dostupné cez interný konektor USB)
2 x USB 2.0/1.1 portov na zadnom paneli
Chipset+USB 2.0 Rozbočovač:
4 x USB 2.0/1.1 porty dostupné cez USB headery na prednej strane GC-Z690I BTB PLUG
Interné konektory I/O
1 x 24-pinový konektor hlavného napájania ATX
1 x 8-pinový napájací konektor ATX 12V
1 x konektor externého napájania(Poznámka 1)
1 x hlavička ventilátora CPU
1 x hlavička ventilátora CPU s vodným chladením
2 x hlavičky systémového ventilátora(SYS_FAN1/SYS_FAN2(Poznámka 1))
1 x adresovateľná hlavička LED pásika(Poznámka 1)
1 x hlavička RGB LED pásika
2 x M.2 konektory Socket 3 (M2A_CPU(Poznámka 2)/M2P_SB(Poznámka 1))
2 x konektory SATA 6 Gb/s
1 x záhlavie na prednom paneli
1 x záhlavie na prednom paneli pre zvuk (vedené z karty adaptéra na zadnom paneli)
1 x záhlavie pre reproduktory
1 x záhlavie USB Type-C®, s USB 3.2 Gen 2
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header(Pozn. 1)
1 x resetovacie tlačidlo(Pozn. 1)
1 x resetovací jumper
1 x Clear CMOS jumper
*Všetky headery ventilátorov podliehajú podpore AIO_Pump, Pump a vysoko výkonného ventilátora so schopnosťou dodávať až 2A/12V @ 24W.
(Poznámka 1) Konektor sa nachádza na prednej strane zástrčky GC-Z690I BTB PLUG.
(Poznámka 2) Konektor sa nachádza na zadnej strane zástrčky GC-Z690I BTB PLUG.
Konektory na zadnom paneli
2 x anténne konektory SMA (2T2R)
1 x DisplayPort
1 x port HDMI
1 x port USB typu C® s rozhraním USB 3.podpora 2 Gen 2x2
3 x USB 3.2 porty Gen 2 Type-A (červené)
2 x USB 3.2 porty Gen 1
2 x USB 2.0/1.1 port
1 x tlačidlo Q-Flash Plus
1 x port RJ-45
2 x audio konektory
Riadiaca jednotka I/O
riadiaci čip iTE® I/O
Monitorovanie H/W
Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Detekcia prietoku chladiacej vody
Upozornenie na zlyhanie ventilátora
Regulácia otáčok ventilátora
* To, či je funkcia regulácie otáčok ventilátora podporovaná, závisí od chladiča, ktorý inštalujete.
BIOS
1 x 256 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.
Jedinečné vlastnosti
Podpora APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install
Dodávaný softvér
Norton® Internet Security (verzia OEM)
cFosSpeed
Operačný systém
Podpora 64-bitového systému Windows 10
Faktor formy
Formát Mini-ITX; 17.0 cm x 17.0cm..
