MSI MB Sc LGA1700 MAG Z690 TORPEDO, Intel Z690, 4xDDR5, 1xDP, 1xHDMI

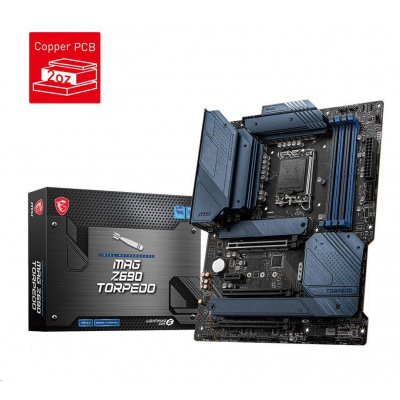

MAG Z690 TORPÉDO
- Podporuje procesory 12. generácie Intel® Core™, Pentium® Gold a Celeron® pre päticu LGA 1700
- Podporuje pamäť DDR5 s frekvenciou až 6400(OC) MHz
- Prémiové tepelné riešenie: rozšírený dizajn chladiča a M.2 Shield Frozr sú skonštruované pre vysoko výkonný systém a nepretržitú prácu
- 2.riešenie 5G LAN a Intel Wi-Fi: Modernizované sieťové riešenie na profesionálne a multimediálne použitie. Poskytuje bezpečné, stabilné a rýchle sieťové pripojenie
- Blesk M.2: Prevádzka na PCIe Gen 5 maximalizuje výkon SSD diskov na báze NVMe
- Lightning USB 20G: Zabudovaný USB 3.2 Gen 2x2 port, ponúka prenosovú rýchlosť 20 Gb/s, 4-krát rýchlejšiu ako USB 3.2 Gen 1
- AUDIO BOOST 5: Odmeňte svoje uši štúdiovou kvalitou zvuku, aby ste si mohli vychutnať ten najpodmanivejší herný zážitok
- Multi-GPU: So slotmi PCIe Steel Armor. Podporuje AMD Crossfire™
PROCESOR
Podporuje procesory 12. generácie Intel® Core™, Pentium® Gold a Celeron® *
Procesorová pätica LGA1700
*Prehliadnite si stránku msi.com, aby ste získali najnovšie informácie o stave podpory pri vydávaní nových procesorov.
Čipová súprava
Čipová súprava Intel® Z690
PAMÄŤ
4x sloty pre pamäť DDR5, podpora až 128 GB *
Podporuje 1R 4800 MHz (podľa JEDEC a POR)
Maximálna frekvencia pretaktovania:
1DPC 1R Maximálna rýchlosť až 6400+ MHz
1DPC 2R Maximálna rýchlosť až 5400+ MHz
2DPC 1R Maximálna rýchlosť až 4000+ MHz
2DPC 2R Maximálna rýchlosť až 4000+ MHz
Podporuje Intel® XMP 3.0 OC
Podporuje režim Dual Controller Dual-Channel
Podporuje pamäť bez vyrovnávacej pamäte
*Pozrite si www.msi.com, kde nájdete ďalšie informácie o kompatibilnej pamäti.
ROZŠÍRENIE SLOTU
3x sloty PCIe x16
PCI_E1 (od CPU)
Podpora až PCIe 5.0 x16
PCI_E3 (z čipovej sady Z690)
Podpora až PCIe 3.0 x4
PCI_E4 (z čipovej sady Z690)
Podpora až PCIe 3.0 x1
1x PCIe 3.0 x1 slot (z čipsetu Z690)
MULTI-GPU
Podporuje technológiu AMD® CrossFire™
PALUBNÁ GRAFIKA
1x HDMI 2.1 s portom HDR, podporuje maximálne rozlíšenie 4K 60 Hz */**
1x DisplayPort 1.4 port s HBR3, podporuje maximálne rozlíšenie 4K 60 Hz */**
*K dispozícii len na procesoroch s integrovanou grafikou.
**Grafické špecifikácie sa môžu líšiť v závislosti od nainštalovaného procesora.
SKLADOVANIE
6x porty SATA 6 Gb/s (z čipovej sady Z690)
4x M.2 sloty (kľúč M)
M2_1 slot (od CPU)
Podporuje až PCIe 4.0 x4
Podporuje úložné zariadenia 2242/ 2260/ 2280/ 22110
Slot M2_2 (z čipovej sady Z690)
Podporuje až PCIe 4.0 x4
Podporuje úložné zariadenia 2242/ 2260/ 2280
M2_3 slot (z čipovej sady Z690)
Podporuje až PCIe 3.0 x4
Podporuje až SATA 6 Gb/s
Podporuje úložné zariadenia 2242/ 2260/ 2280
M2_4 slot (z čipovej sady Z690)
Podporuje až PCIe 4.0 x4
Podporuje až SATA 6 Gb/s
Podporuje úložné zariadenia 2242/ 2260/ 2280
Intel® Optane™ Memory Ready for M.2 sloty z čipovej sady Z690
Podporuje technológiu Intel® Smart Response pre procesory Intel Core™
RAID
Podporuje RAID 0, RAID 1, RAID 5 a RAID 10 pre úložné zariadenia SATA
Podporuje RAID 0, RAID 1 a RAID 5 pre M.2 úložné zariadenia NVMe
USB
Čipová súprava Intel® Z690
1x USB3.2 Gen2x2 20Gbps port typu C na zadnom paneli
4x USB 3.2 porty Gen 2 10Gbps (1 interný konektor typu C, 3 porty typu A na zadnom paneli)
4x USB 3.2 porty Gen 1 5Gbps (2 porty typu A na zadnom paneli, 2 porty cez interný konektor)
1x USB 2.0 port typu A na zadnom paneli
Hub-GL850G
5x USB 2.0 portov (1 port typu A na zadnom paneli, 4 porty typu A dostupné cez interné konektory)
AUDIO
Kodek Realtek® ALC4080
7.1-kanálový zvuk s vysokým rozlíšením
Podporuje výstup S/PDIF
LAN
1x Intel® I225V 2.radič LAN 5 Gb/s
VNÚTORNÉ KONEKTORY
1x 24-pinový konektor hlavného napájania ATX
2x 8-pinový napájací konektor ATX 12V
6x konektor SATA 6 Gb/s
4x M.2 sloty (M-Key)
1x USB 3.2 porty typu C Gen 2 10 Gb/s
1x USB 3.2 Konektor Gen 1 5Gbps (podporuje ďalšie 2 USB 3.2 porty Gen 1 5Gbps)
2x USB 2.0 konektory typu A (podporuje ďalšie 4 USB 2.0 portov)
1x 4-pinový konektor ventilátora CPU
1x 4-pinový konektor ventilátora vodnej pumpy
6x 4-pinový konektor systémového ventilátora
1x konektor zvuku na prednom paneli
2x konektory na systémovom paneli
1x konektor narušenia šasi
1x konektor modulu TPM
1x prepojka Clear CMOS
1x konektor TBT (podporuje RTD3)
1x konektor radiča ladenia
FUNKCIA LED
1x prepínač EZ LED Control
1x 4-pinové konektory RGB LED
3x 3-pinové konektory RAINBOW LED
4x EZ Debug LED
PORT NA ZADNOM PANELI
DisplayPort 1.4
USB 2.0 Port
USB 3.2 Gen 2 10Gbps Type-A
2.5G LAN Port
Konektory HD Audio
HDMI 2.1 Port
Tlačidlo Flash BIOS
USB 3.2 Gen 1 5Gbps Type-A
USB 3.2 Gen 2 10Gbps Type-A
USB 3.2 Gen 2x2 20Gbps Type-C
Optical S/PDIF OUT
MAG Z690 TOMAHAWK porty na zadnom paneli
ROZMERY
Formát ATX
12". x 9.6 in. (30.5 cm x 24.4 cm)..
