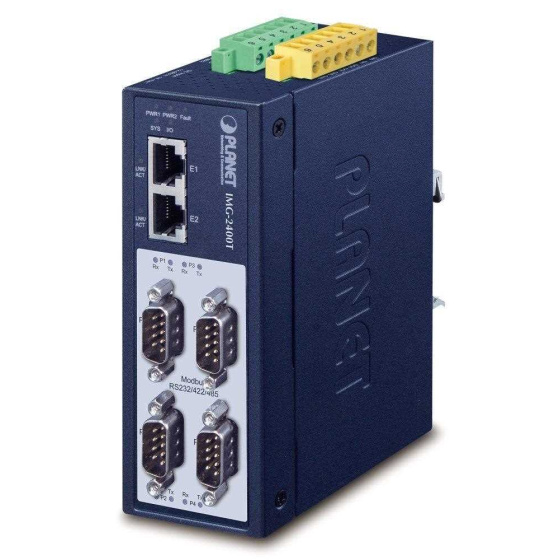

PLANET IMG-2400T Průmyslová brána, MODBUS, 4x RS-232/422/485 na IP, 2x RJ-45 10/100Base-TX, -40 až +75°C, DC12-48V, IP40
Kód: 1698004Na dotaz
Termín a spôsob doručenia
Prevedenie:DIN Rail; Technológia:Fast Ethernet 10/100Mbps.prečítajte si viac
/heart.svg){kind=small}
/compare.svg){kind=small}
Vyberte si zvýhodnené balenie
Množstevné zľavy
/envelope.svg){kind=small}
Váš dotaz
/bell.svg){kind=small}
Sledovat
/share.svg){kind=small}
Zdieľať
Parametre
Výrobca:
Kód:
1698004
EAN:
4711605285155
Záruka:
24 Měsíc(ů)
Stav:
Prevedenie:
DIN Rail
Technológia:
Fast Ethernet 10/100Mbps
Maximální počet portů:
2
Popis PLANET IMG-2400T Průmyslová brána, MODBUS, 4x RS-232/422/485 na IP, 2x RJ-45 10/100Base-TX, -40 až +75°C, DC12-48V, IP40
PLANET IMG-2400T Priemyselná brána MODBUS s konverziou 4x RS-485/422/232 (DB9) na TCP/IP protokol. Typ sériovej komunikácie je voliteľný RTU/ASCII, master/slave, DI/DO rozhranie (2x vstup, 2x výstup). Redundantné napájanie v rozsahu DC 12-48 V, krytie IP40, inštalácia na DIN lištu alebo na stenu, kovová skrinka, pracovná teplota -40 až +75 °C. Prenos sériovej komunikácie cez IP protokol je obzvlášť využívaný pre zber dát, riadiace automaty, SCADA/HMI systémy a ovládanie kamerových systémov. Rovnako je náhradou fyzickej konverzie sériového protokolu do iného prenosového média. Prakticky neobmedzené predĺženie dosahu sériovej komunikácie. Zariadenia pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi, umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako je vhodný pre inštalácie do vonkajších skriniek s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).
ZÁKLADNÉ ŠPECIFIKÁCIE
Sieťové vlastnosti:
- 4 x sériový konektor DB9 (RS-485 / RS-422 / RS-232)
- 2 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX
- Web, Telnet, VCOM Utility management, SNMP v1/v2c, SNMP Trap a UNI-NMS správa
- Utilita pre automatické vyhľadanie - Planet Smart Discovery
- LED indikátory pre diagnostiku prevádzky
- Parita: párna, nepárna, žiadna, medzera, značka
- Prenosová rýchlosť: 50 b/s - 921 kb/s
- Podpora protokolov: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS
- Pre mastera až 32 slave TCP spojení, pre slave až 32 TCP spojení
- DI/DO rozhranie (2x vstup, 2x výstup)
Pracovné režimy:
- RTU Master
- RTU Slave
- ASCII Master
- ASCII Slave
Zapojenie signálov
- RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS422: Tx+, Tx-, Rx+, Rx-, GND
- RS485 (4 vodiče): Tx+, Tx-, Rx+, Rx-, GND
- RS485 (2 vodiče): Data A (+), Data B (-), GND
Fyzické vlastnosti:
- Porty: 2 x RJ-45 LAN 10/100Base-TX, 4 x COM (typ DB-9) sériový port (RS-232/422/485)
- Podpora MODBUS: áno
- Kryt: IP40, celokovová skriňa
- Napájanie: DC 12-48 V externý zdroj, redundantné napájanie, príkon do 6,5 W (zdroj nie je súčasťou balenia)
- Ochrana: premenná ochrana do 2 kV, ESD do 6 kV
- Ochrana sériovej linky: Izolačná ochrana 2 kV, prepäťová ochrana 1 kV (level 2), 15 kV ESD ochrana
- Prevádzková teplota: -40 až +75 °C, vlhkosť do 95 %
- Rozmery: 135 x 87 x 50 mm
- Hmotnosť: 625 g
Priemyselné vlastnosti:
- zariadenie je odolné voči pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
- zariadenie je odolné voči vibráciám (IEC-60068-2-6)
- zariadenie je odolné voči preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
- elektrická bezpečnosť podľa CE EN-60950
EMC Elektrická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení
EMC požiadavky na odolnosť (EMS):
- ČSN EN 55024 A1:2015 - Zariadenia informačných technológií
- ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
- ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
- ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
- ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
- ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
- ČSN EN 61000-4-6:2013 - Odolnosť voči rušeniam šíreným vedením, indukovaným vysokofrekvenčnými poliami
- ČSN EN 61000-4-8:2009 - Magnetické pole siete síteového kmitočtu
- ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
Popis produktu bol preložený pomocou umelej inteligencie a môže obsahovať nepresnosti.
