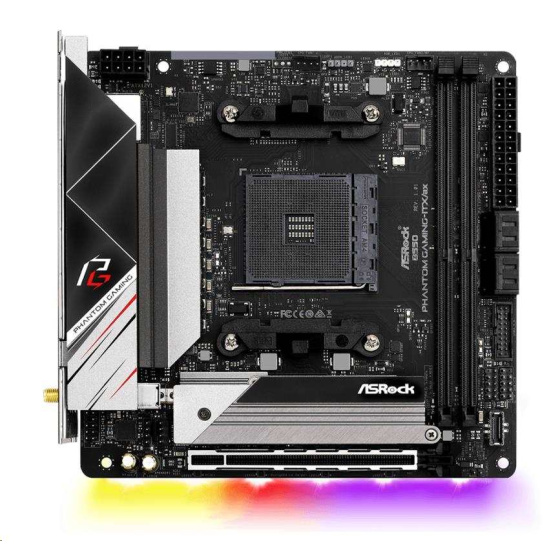

ASRock MB Sc AM4 B550 PHANTOM GAMING-ITX/AX, AMD B550, 2xDDR4, HDMI
B550 Phantom Gaming-ITX/ax
- Podporuje procesory AMD AM4 3. generácie Ryzen™ / budúce procesory AMD Ryzen™
- 8 výkonových fáz, Digi Power, 90A Dr.MOS
- Podpora DDR4 5400+ (OC)
- 1 PCIe 4.0 x16
- Možnosti grafického výstupu: HDMI, DisplayPort
- 7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Nahimic Audio
- 4 SATA3, 1 Hyper M.2 (PCIe Gen4 x4), 1 Ultra M.2 (PCIe Gen3 x4 a SATA3)
- 3 USB 3.2 Gen2 (zadný typ A+C, predný typ C), 6 USB 3.2 Gen1 (2 predné, 4 zadné)
- Intel® 2.5G LAN, Wi-Fi 6 802.11ax (2.4Gbps) + BT 5.1
TECHNICKÉ ŠPECIFIKÁCIE
| Herné brnenie | Napájanie |
| Jedinečná funkcia | ASRock USB 3.2 Gen2 - ASRock Predný panel USB 3.2 Gen2 Type-C Header (10 Gbps) - ASRock USB 3.2 port typu A Gen2 (10 Gb/s) - ASRock USB 3.2 porty typu C Gen2 (10 Gb/s) ASRock Super Alloy - Premium 90A Power Choke - 90A Dr.MOS - Prémiová tlmivka z pamäťovej zliatiny (znižuje 70 % straty jadra v porovnaní s tlmivkou zo železného prášku) - Nichicon 12K Black Caps (100 % vysokokvalitné vodivé polymérové kondenzátory japonskej výroby) - I/O Armor - Matná čierna PCB - PCB zo sklenenej tkaniny s vysokou hustotou - 8 vrstvová PCB - 2oz medená PCB Intel® 2.5G LAN Intel® 802.11ax WiFi ASRock Steel Slot Gen4 ASRock Full Coverage M.2 Chladič ASRock Hyper M.2 (PCIe Gen4x4) ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN) ASRock Live Update & APP Shop |
| CPU | - Podporuje procesory AMD AM4 3. generácie Ryzen™ / budúce procesory AMD Ryzen™* *Nie je kompatibilný s procesormi AMD Ryzen™ 5 3400G a Ryzen™ 3 3200G. |
| Čipová súprava | - AMD B550 |
| Pamäť | - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 5100+(OC) / 5000(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Next Generation Ryzen series APUs support DDR4 5400+(OC) / 5300(OC) / 5200(OC) / 5100(OC) / 5000(OC) / 4933(OC) / 4866(OC) / 4800(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory - Max. kapacita systémovej pamäte: 64 GB** - podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP) - 15µ zlatý kontakt v slotoch DIMM |
| Grafika | - Integrovaná grafika AMD Radeon Vega v APU radu Ryzen* *Skutočná podpora sa môže líšiť podľa CPu **Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte. |
| Sloty | Procesory radu AMD Ryzen (Matisse) - 1 x vertikálny M.2 Zásuvka (kľúč E) s pribalenou WiFi-802.modul 11ax (na zadnom I/O) *Podpora diskov NVMe SSD ako štartovacích diskov |
| Úložisko | - 4 x SATA3 6.0 Gb/s konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug *Podporuje NVMe SSD ako štartovacie disky |
| LAN | - 2.5 Gigabit LAN 10/100/1000/2500 Mb/s - GigaLAN Intel® I225V - Podporuje Wake-On-LAN - Podporuje ochranu pred bleskom/ESD - Podporuje energeticky efektívny Ethernet 802.3az - Podporuje PXE |
| Bezdrôtová sieť LAN | - Intel® 802.11ax WiFi modul |
| Konektor | - 1 x RGB LED Header* *Podporuje celkovo až 12 V/3 A, 36 W LED pásik |
| Audio | - 7.1 CH HD Audio s ochranou obsahu (Realtek ALC1220 Audio Codec) - Prémiová podpora Blu-ray Audio - Podporuje prepäťovú ochranu - 120dB SNR DAC s diferenciálnym zosilňovačom - Pure Power-In - Technológia Direct Drive - Izolované tienenie PCB - Snímanie impedancie na zadnom výstupnom porte - Jednotlivé vrstvy PCB pre R/L audio kanál - 15µ zlatý audio konektor - Nahimic Audio |
| Vstupy/výstupy na zadnom paneli | - 2 x porty antény - 1 x port HDMI - 1 x DisplayPort 1.4 - 1 x USB 3.2 port typu A Gen2 (10 Gb/s) (podporuje ochranu proti prepätiu) - 1 x USB 3.2 Gen2 port typu C (10 Gb/s) (podporuje ochranu proti ESD) - 4 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD) - 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED) - HD audio konektory: Line in / Predný reproduktor / Mikrofón |
| Softvér a UEFI | Softvér *Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop. |
| Podpora CD | - Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome |
| BIOS | - 256Mb AMI UEFI Legal BIOS s podporou GUI - Podporuje "Plug and Play" - ACPI 5.1 dodržiavanie udalostí prebudenia - Podporuje jumperfree - SMBIOS 2.3 podpora - CPU, CPU VDDCR_SOC, DRAM, VPPM, Chipset 1.05V, 2.50V, +1.8V, VDDP Viacnásobné nastavenie napätia |
| príslušenstvo | - Stručná inštalačná príručka, CD s podporou - 2 x dátové káble SATA - 1 x ASRock WiFi 2.4/5 GHz anténa - 1 x skrutka pre M.2 zásuvky |
| monitor hardvéru | - Snímanie teploty: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Tichý ventilátor (automatické nastavenie otáčok ventilátorov šasi podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Riadenie viacerých otáčok ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo - Monitorovanie napätia: +12V, +5V, +3.3V, CPU Vcore |
| Operačný systém | - Microsoft® Windows® 10 64-bit |
| Faktor formy | - Formát Mini-ITX: 6.7 palcov x 6.7-in, 17.0 cm x 17.0 cm - 8 vrstiev PCB - 2oz medené PCB |
| Certifikáty | - FCC, CE - ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj) |
..
